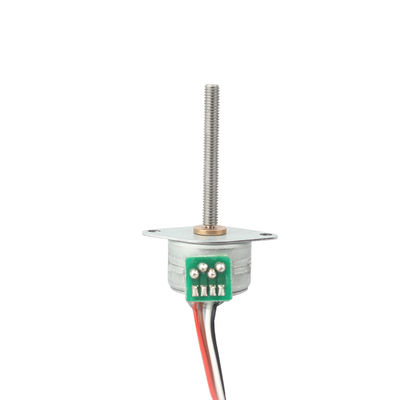

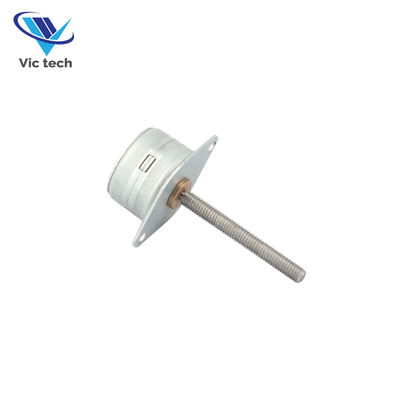

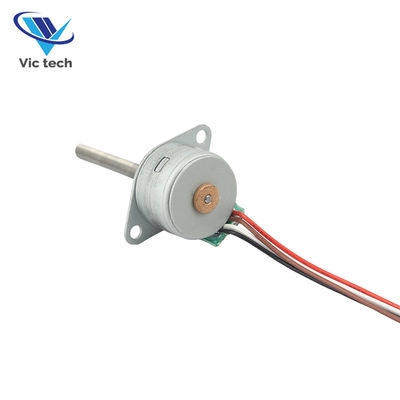

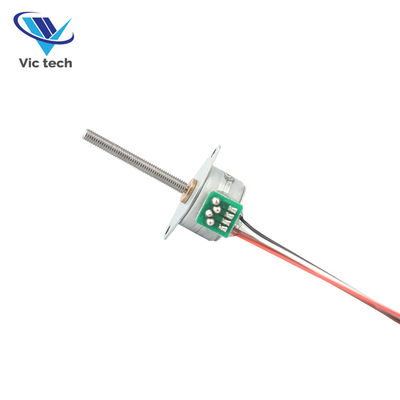

VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup

  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft
  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft
  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft
  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft
Tempat asal Jiangsu, Cina
Nama merek VIC_TECH
Sertifikasi rohs
Nomor model VSM1519
Kuantitas min Order 1
Harga $2.50-5

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Fase 2 Jenis Magnet permanen
Arus Per Fasa 0.3a Voltase 3v
Perlawanan 15 Ω ± 7% Kecepatan 3000rpm
Sudut langkah 18 derajat Langkah per Revolusi 20
Resolusi perpindahan 0.025mm Frekuensi awal maksimum 500 pps min. (Di 3.0 V DC)
Frekuensi berputar maksimum 560 pps min. (Di 3.0 V DC) Tarik torsi 5 GF-CM Min. (Di 200pps, 3.0V DC)
TARIK KELUAR TORSI 6 GF-CM Min. (Pada 200 pps, 3.0V DC) Kekuatan Isolasi 100V AC untuk satu detik
Suhu operasi -15 ~+55 ℃
Menyoroti

15MM Micro Stepper Motor

,

Motor stepper 2 fase dengan poros sekrup

,

3V 0
Tinggalkan pesan
Deskripsi Produk
VSM1519 5V 15mm stepper motor
2 Fase 4 Wire 18° Permanent Magnet Stepper Motor dengan Screw Shaft
Spesifikasi Produk
Atribut Nilai
Fase 2
Jenis Magnet permanen
Saat ini / Fase 0.3A
Tegangan 3V
Rotasi CW/CCW
Resistensi 15 Ω±7%
Kecepatan 3000 putaran per menit
Ringkasan Produk
VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 0 VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 1

VSM1519 adalah motor langkah mikro presisi yang mengubah gerakan putar menjadi gerakan linier melalui poros sekrup M3 terintegrasi, menghasilkan dorongan untuk aplikasi aktuator langsung.

Dengan sudut langkah dasar 18 ° (20 langkah per putaran), motor ini mencapai resolusi pergeseran yang luar biasa 0,025 mm untuk aplikasi kontrol presisi.

Fitur Utama
  • Ukuran kompak 15mm dengan kontrol presisi tinggi
  • Antarmuka kontrol sederhana dengan konfigurasi 2-fase, 4-kawat
  • Sumbu sekrup terintegrasi untuk konversi gerak linier langsung
  • Opsi koneksi input yang dapat disesuaikan (Pin, FPC, PCB, Lead wire)
  • Ideal untuk aplikasi kecepatan tinggi, beban kecil
Spesifikasi Teknis
Parameter Nilai
Frekuensi awal 500 PPS min. (AT 3,0 V DC)
Frekuensi berputar 560 PPS min. (AT 3,0 V DC)
Tarik Torsi 5 gf-cm min. (AT 200PPS, 3.0V DC)
Kekuatan torsi 6 gf-cm min. (AT 200 PPS, 3.0V DC)
Kelas Isolasi KLASI E untuk gulungan
Suhu operasi -15°C sampai +55°C
Opsi kustomisasi
Jenis penutup perlengkapan
VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 2

Model standar ditampilkan, dengan ukuran khusus tersedia atas permintaan.

Jenis Koneksi Kawat
VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 3

Tersedia dalam tipe Pin, FPC, PCB, atau lead wire konfigurasi - dapat disesuaikan untuk memenuhi persyaratan tertentu.

Jenis poros
VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 4 VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 5 VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 6
  • Jenis bulat: DIA 3mm, 4mm, 5mm
  • D-cut Tipe: DIA3-D2.5, DIA4-D3, dll.
  • Jenis sekrup: seri M3, M4, M5
  • Tipe trapezoid
  • I-cut Jenis: DIA3-I2, DIA4-I3
  • Jenis khusus: poros dengan lubang, dll.
Aplikasi

Motor stepper mikro ini ideal untuk:

  • Lensa kamera dan instrumen optik
  • Sistem pengawasan
  • Peralatan medis presisi
  • Kunci pintu otomatis
  • Aplikasi kecepatan tinggi lainnya, beban kecil
Informasi Produsen

Changzhou Vic-Tech Motor Technology Ltd. adalah produsen profesional dan lembaga penelitian yang mengkhususkan diri dalam pengembangan motor tanpa sikat, solusi aplikasi motor, dan manufaktur motor.

Dengan pengalaman lebih dari satu dekade dalam desain dan produksi motor mikro, tim insinyur profesional kami dapat mengembangkan solusi yang disesuaikan untuk memenuhi persyaratan aplikasi tertentu.

VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 7 VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 8
Penjaminan Mutu

P:Bagaimana dengan kualitas produkmu?

A:Kami mempertahankan standar kualitas yang luar biasa dengan tingkat keluhan pelanggan di bawah 1%.

P:Apakah Anda produsen?

A:Ya, kami mengoperasikan fasilitas manufaktur yang disertifikasi ISO9001: 2008 di Changzhou, Shenzhen, dan Dongguan.

VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A dengan poros sekrup 9
