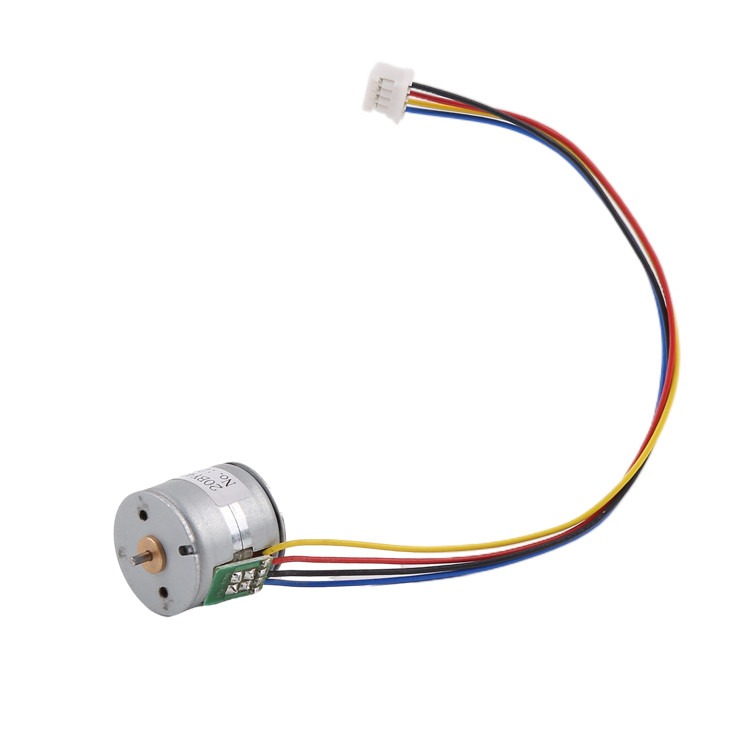

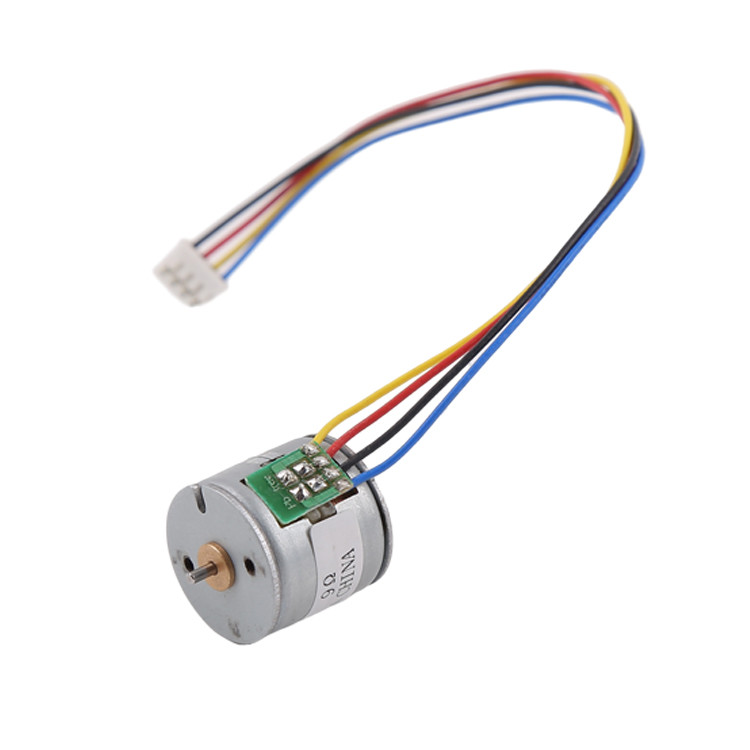

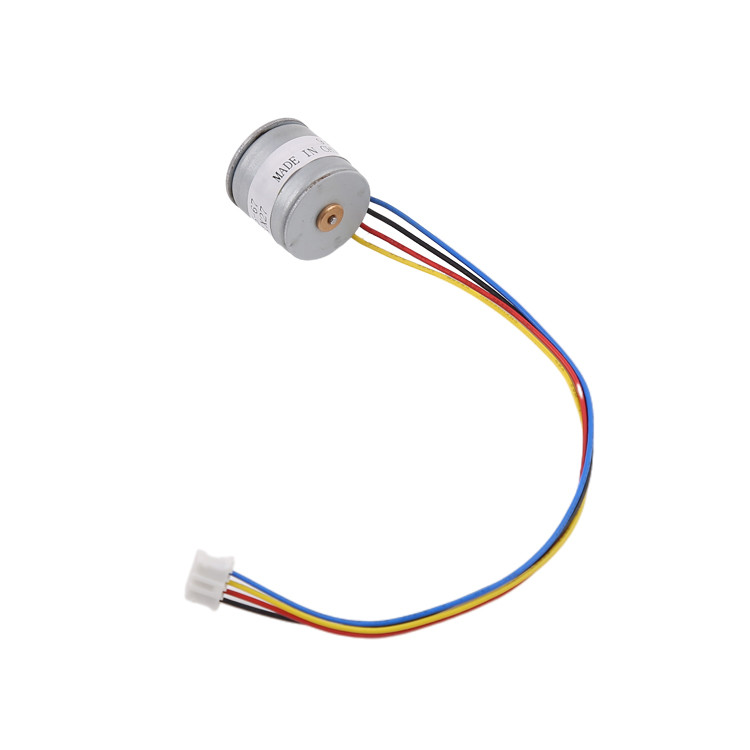

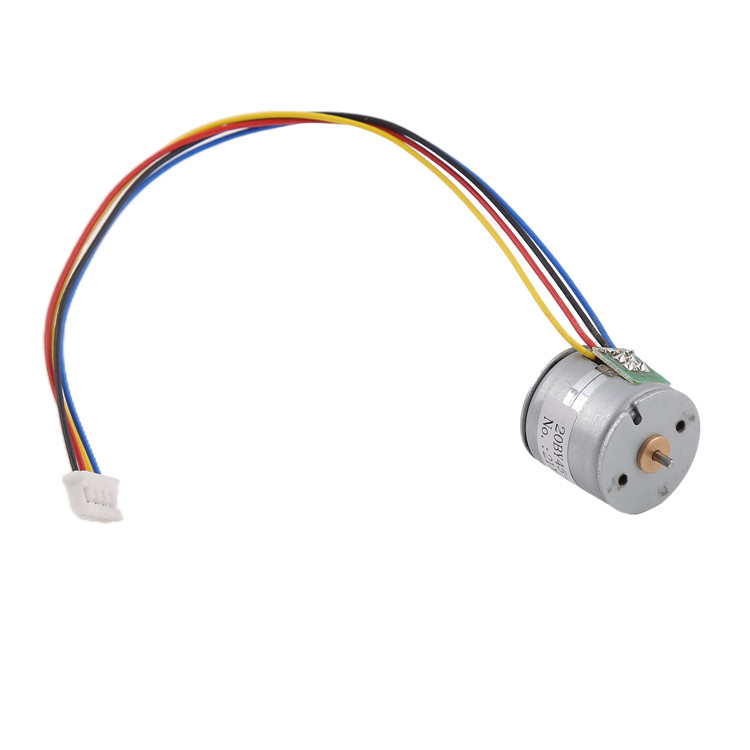

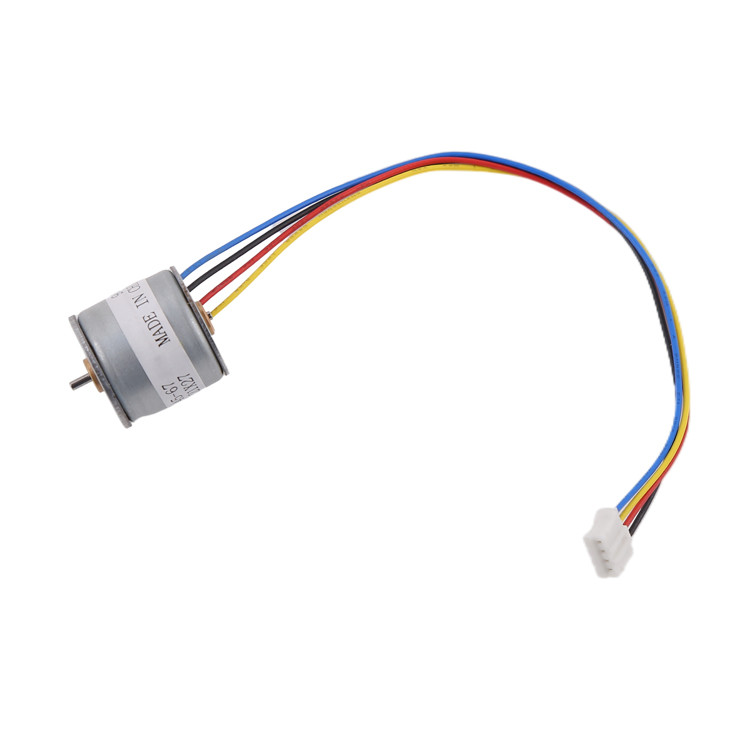

20 mm Micro stepper motor dapat dicocokkan dengan gearbox 18 ° / langkah 2 fase
Tempat asal | Cina |
---|---|
Nama merek | VIC-TECH |
Sertifikasi | RoHS |
Nomor model | 20BY45 |
Kuantitas min Order | 1 unit |
Harga | $1~$3/unit |
Kemasan rincian | Produk ini dikemas dengan kapas mutiara, dan bagian luarnya dalam karton. |
Waktu pengiriman | 10 ~ 30 hari setelah menerima pembayaran sampel |
Syarat-syarat pembayaran | MoneyGram, Western Union, Kartu Kredit, T/T, L/C |
Menyediakan kemampuan | 100000\ Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xNomor model. | 20BY45 | Jenis mesin | Motor Bipolar Mikro stepper |
---|---|---|---|
Sudut Langkah | 18°/langkah | Ukuran motor | 20mm |
Jumlah fase | 2 fase | Jumlah pesanan minimum | 1 unit |
Deskripsi
Motor stepper magnet permanen ini berdiameter 20mm, memiliki torsi 60gf.cm, dan dapat mencapai kecepatan maksimum 3000rpm.
Motor ini juga dapat ditambahkan ke gearbox, sudut langkah motor adalah 18 derajat, yaitu, 20 langkah per putaran.Resolusi sudut rotasi efek decelerasi motor dapat mencapai 0.05 ~ 6 derajat. berlaku untuk banyak kebutuhan, kontrol yang tepat dari posisi rotasi.
Resistensi kumparan motor adalah 9Ω/fase, dan dirancang untuk tegangan drive rendah (sekitar 5V DC).kita bisa menyesuaikan resistensi kumparan untuk mencocokkannya.
Selain itu, ada dua sekrup M2 pada penutup motor, mereka digunakan untuk memperbaiki dengan kotak gigi.
Konektornya adalah pitch 2.0mm (PHR-4), dan kita bisa mengubahnya ke tipe lain jika pelanggan ingin.
Oleh karena itu, produk ini dapat digunakan di mana diperlukan kontrol posisi yang tepat.
Parameter
Jenis mesin | Motor Bipolar Mikro stepper |
Nomor Fase | Fase 2 |
Sudut langkah | 18°/langkah |
Ketahanan penggulung ((25°C) | 10Ω atau 31Ω/fase |
Tegangan | 6V DC |
Mode mengemudi | 2-2 |
Frekuensi awal maksimum | 900Hz ((Min) |
Frekuensi respons maksimum | 1200Hz ((Min) |
Torsi tarik keluar | 25g.cm ((600 PPS) |
Gambar Desain
Diagram torsi VS frekuensi
Aplikasi motor stepper hibrida
Fitur & Keuntungan
1. posisi presisi tinggi
Karena steppers bergerak dalam langkah-langkah yang tepat dapat diulang, mereka unggul dalam aplikasi yang membutuhkan
posisi, dengan jumlah langkah yang bergerak motor
2. Kontrol kecepatan presisi tinggi
Peningkatan gerakan yang tepat juga memungkinkan kontrol yang sangat baik dari kecepatan rotasi untuk proses
Kecepatan rotasi ditentukan oleh frekuensi denyut nadi.
3Fungsi jeda dan tunggu
Dengan kontrol drive, motor memiliki fungsi kunci (ada arus melalui gulungan motor, tetapi
motor tidak berputar), dan masih ada output torsi tahan.
4. umur panjang & gangguan elektromagnetik rendah
Motor stepper tidak memiliki sikat, dan tidak perlu dikomutasi oleh sikat seperti sikat
Tidak ada gesekan dari sikat, yang meningkatkan umur layanan, tidak memiliki percikan listrik, dan mengurangi gangguan elektromagnetik.
Aplikasi dari Micro stepper motor
Printer
Mesin tekstil
Kontrol industri
AC
Prinsip kerja motor stepper
Penggerak motor stepper dikendalikan oleh perangkat lunak.
menerapkan impuls motor stepper. impuls ini energi stepper motor dalam urutan yang ditentukan, sehingga
menyebabkan rotor motor berputar ke arah yang ditentukan (searah jarum jam atau searah jarum jam).
Setiap kali motor menerima denyut dari pengemudi, ia akan berputar dengan sudut langkah (dengan drive langkah penuh),dan sudut rotasi motor ditentukan oleh jumlah impuls yang didorong dan sudut langkah.
Waktu Pelaksanaan
Jika kita memiliki sampel di stok, kita bisa mengirim sampel dalam 3 hari.
Jika kita tidak memiliki sampel dalam stok, kita perlu untuk memproduksi mereka, waktu produksi adalah sekitar 20 hari kalender.
Untuk produksi massal, lead time tergantung pada jumlah pesanan.
Kemasan
Sampel dikemas dalam spons busa dengan kotak kertas, dikirim dengan ekspres
Produksi massal, motor dikemas dalam karton bergelombang dengan film transparan di luar.
Jika dikirim melalui laut, produk akan dikemas pada palet
Metode pembayaran dan ketentuan pembayaran
Untuk sampel, secara umum kami menerima Paypal atau alibaba.
Untuk produksi massal, kami menerima pembayaran T/T.
Untuk sampel, kami mengumpulkan pembayaran penuh sebelum produksi.
Untuk produksi massal, kami dapat menerima 50% prabayar sebelum produksi, dan mengumpulkan sisa 50% pembayaran sebelum pengiriman.
Setelah kita bekerja sama pesanan lebih dari 6 kali, kita bisa menegosiasikan persyaratan pembayaran lain seperti A / S (setelah melihat)
