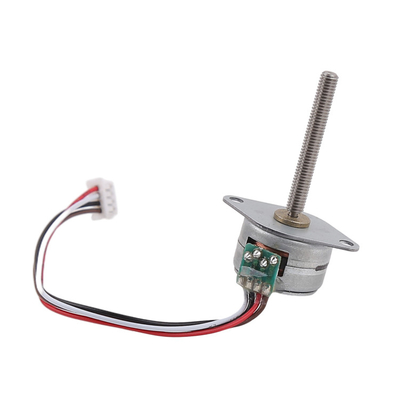

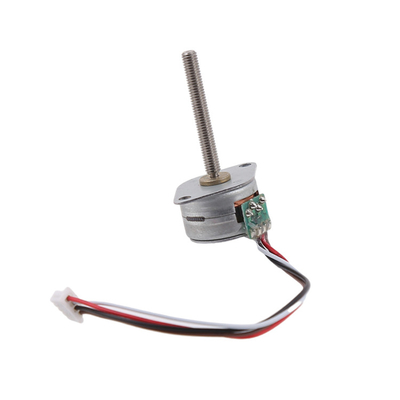

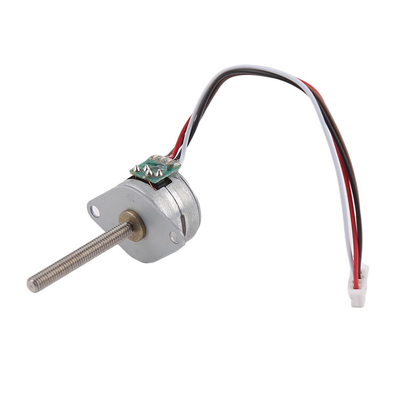

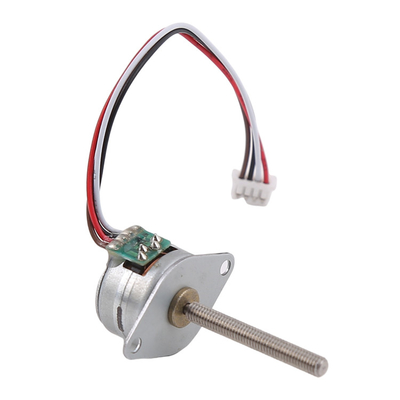

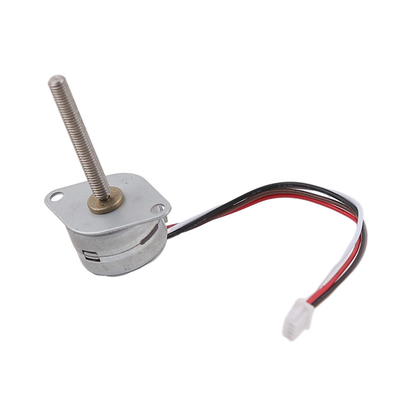

15by mikro steppr motor 2-fase 4-kawat 18 derajat magnet permanen stepper motor dengan poros spiral

  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
Tempat asal Cina
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model VSM1519
Kuantitas min Order 1 unit
Harga $5~7/unit
Kemasan rincian Produk ini dikemas dengan kapas mutiara, dan bagian luarnya dalam karton.
Waktu pengiriman 10 ~ 30 hari setelah menerima pembayaran sampel
Syarat-syarat pembayaran MoneyGram, Western Union, Kartu Kredit, T/T, L/C
Menyediakan kemampuan 100000\ Unit/tahun

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nomor model. VSM1519 Fase 2, 2
Arus / Fase 0,2A Tegangan nominal 5.0v
Ketahanan kumparan 40Ω±10% Langkah Malaikat 18
Berat Motor 6g Sertifikasi RoHS
Tinggalkan pesan
Deskripsi Produk

Deskripsi

VSM1519 adalah motor langkah mikro presisi. outputnya menggunakan sekrup M3 untuk melakukan gerakan linier dan menghasilkan dorongan,yang dapat digunakan secara langsung sebagai aktuator untuk mencapai tindakan yang dibutuhkan oleh pelanggan.
Sudut dasar dari stepper motor adalah 18 derajat, dan motor berjalan 20 langkah setiap minggu. oleh karena itu, resolusi perpindahan dapat mencapai 0,025mm, sehingga mencapai kontrol yang akurat
Ikon bagian input motor adalah cahaya, tetapi dapat diubah menjadi kabel FPC, PCB dan bentuk lain sesuai dengan kebutuhan pelanggan
Pada saat yang sama, kami dapat melengkapi sistem penggerak yang sesuai untuk memenuhi kebutuhan pelanggan!
Tim kami memiliki pengalaman lebih dari 10 tahun dalam desain, pengembangan dan produksi motor mikro, sehingga kami dapat mengembangkan dan merancang produk sesuai dengan kebutuhan khusus pelanggan!
Permintaan pelanggan adalah arah upaya kami, silakan merasa bebas untuk menghubungi

Parameter

Nama produk 15mm MICRO STEPPER MOTOR
Model VSM1519
frekuensi awal 500 PPS min. (AT 3,0 V DC)
FREQUENCY SLEWING 560 PPS min. (AT 3,0 V DC)
Tarik dalam torsi 5 gf-cm min. (AT 200PPS, 3.0V DC)
PULANGKAN TORKE 6 gf-cm min. (AT 200 PPS, 3.0V DC)
Kelas Isolasi KLASI E untuk SPIN
Kekuatan isolasi 100V AC untuk satu detik
Resistensi isolasi 50MΩ (DC 500V)
Rentang suhu operasi -15 ~ +55 °C
Layanan OEM & ODM DISPONIBLE

Gambar Desain

we 2

Contoh dari tipe yang sama

adss 3

Tentang diagram torsi motor stepper miniatur

sd 4

AplikasiAbout Micro stepper motor

Motor stepper mikro kami umumnya memiliki sudut langkah 18 derajat.
Itu berarti dibutuhkan 20 langkah untuk memutar satu belokan.
Sudut langkah motor terkait dengan desain stator internal.

Kami memiliki motor stepper mikro dengan diameter yang berbeda, dan torsi motor berhubungan dengan ukurannya.
Berikut adalah hubungan antara diameter motor dan torsi (dengan frekuensi berjalan yang sesuai, pada tegangan nominal):
Motor 6mm: sekitar 1 g*cm
Motor 8mm: sekitar 3g*cm
Motor 10mm: sekitar 5 g*cm
Motor 15mm: sekitar 15 g*cm
Motor 20mm: sekitar 40 g*cm

Aplikasi

Kecepatan motor ditentukan oleh frekuensi mengemudi, dan tidak ada hubungannya dengan beban (kecuali kehilangan langkah).

Karena kontrol kecepatan presisi tinggi dari motor stepper, dengan pengemudi dikendalikan stepper Anda dapat mencapai posisi yang sangat tepat dan kontrol kecepatan.motor stepper adalah motor pilihan untuk banyak aplikasi kontrol gerakan presisi.

dfs 5

Layanan kustomisasi

Desain motor dapat disesuaikan berdasarkan kebutuhan pelanggan termasuk:
Diameter motor: kami memiliki 6mm, 8mm, 10mm, 15mm dan 20mm diameter motor
Resistensi kumparan/tekanan nominal: resistensi kumparan dapat disesuaikan, dan dengan resistensi yang lebih tinggi, tegangan nominal motor lebih tinggi.
Desain bracket / panjang sekrup timbal: jika pelanggan ingin bracket lebih panjang / pendek, dengan desain khusus seperti lubang pemasangan, itu dapat disesuaikan.
PCB + kabel + konektor: Desain PCB, panjang kabel dan pitch konektor semuanya dapat disesuaikan, mereka dapat diganti menjadi FPC jika pelanggan membutuhkannya.

Waktu pengiriman dan informasi kemasan

Waktu lead untuk sampel:
Motor standar dalam persediaan: dalam waktu 3 hari
Motor standar yang tidak ada dalam stok: dalam waktu 15 hari
Produk yang disesuaikan: Sekitar 25 ~ 30 hari (berdasarkan kompleksitas kustomisasi)

Waktu pembuatan cetakan baru: umumnya sekitar 45 hari

Waktu pengiriman untuk produksi massal: berdasarkan jumlah pesanan

Kemasan:
Sampel dikemas dalam spons busa dengan kotak kertas, dikirim dengan ekspres
Produksi massal, motor dikemas dalam karton bergelombang dengan film transparan di luar.
Jika dikirim melalui laut, produk akan dikemas pada palet

dfs 6

Metode Pengiriman

Untuk sampel dan pengiriman udara, kami menggunakan Fedex/TNT/UPS/DHL.(5 ~ 12 hari untuk layanan ekspres)
Untuk pengiriman laut, kami menggunakan agen pengiriman kami, dan kapal dari pelabuhan Shanghai.(45 ~ 70 hari untuk pengiriman laut)

FAQ

1- Apakah Anda produsen?
Ya, kami adalah manufaktur, dan kami memproduksi terutama motor stepper.

2Di mana lokasi pabrikmu? Bisakah kami mengunjungi pabrikmu?
Pabrik kami terletak di Changzhou, Jiangsu. Ya, Anda sangat disambut untuk mengunjungi kami.

3.Bisakah Anda memberikan sampel gratis?
Tidak, kami tidak menyediakan sampel gratis.

4Siapa yang membayar biaya pengiriman?
Pelanggan membayar biaya pengiriman. Kami akan mengutip biaya pengiriman.
Jika Anda berpikir Anda memiliki metode pengiriman yang lebih murah / lebih nyaman, kami dapat menggunakan akun pengiriman Anda.

5- Berapa MOQ Anda?
Kami tidak memiliki MOQ, dan Anda hanya bisa memesan satu potongan sampel.
Tapi kami sarankan Anda untuk memesan sedikit lebih, hanya jika motor rusak selama pengujian Anda, dan Anda dapat memiliki cadangan.

6Kami sedang mengembangkan proyek baru, apakah Anda menyediakan layanan kustomisasi?
Kami memiliki lebih dari 20 tahun pengalaman di industri motor stepper.
Kami telah mengembangkan banyak proyek, kami dapat menyediakan kustomisasi set lengkap dari desain gambar untuk produksi.
Kami yakin kami dapat memberi Anda beberapa saran / saran untuk proyek motor stepper Anda.
Jika Anda khawatir tentang masalah rahasia, ya, kita bisa menandatangani kontrak NDA.

7Apakah Anda menjual driver? Apakah Anda memproduksi mereka?
Ya, kami menjual driver, mereka hanya cocok untuk uji sampel sementara, tidak cocok untuk produksi massal.
Kami tidak memproduksi driver, kami hanya memproduksi motor stepper

Pertanyaan yang Sering Diajukan

1.Motor adalah empat fase enam kabel, dan pengemudi motor stepper selama solusi empat kabel, bagaimana cara menggunakannya?
Untuk motor empat fase enam kabel, dua kabel di tengah keran dibiarkan tergantung, dan empat kabel lainnya terhubung ke driver.
2.Rentang yang wajar dari generasi panas motor stepper:
Sejauh mana produksi panas motor yang diizinkan sangat tergantung pada tingkat isolasi internal motor.Jadi selama internal tidak melebihi 130 derajat, motor tidak akan merusak cincin, dan suhu permukaan akan berada di bawah 90 derajat pada titik itu.Metode pengukuran suhu sederhana termometer titik berguna, Anda juga dapat secara kasar menentukan: dengan tangan dapat menyentuh lebih dari 1-2 detik, tidak lebih dari 60 derajat; dengan tangan hanya dapat menyentuh, sekitar 70-80 derajat; beberapa tetes air dengan cepat menguap,Suhu lebih dari 90 derajat
