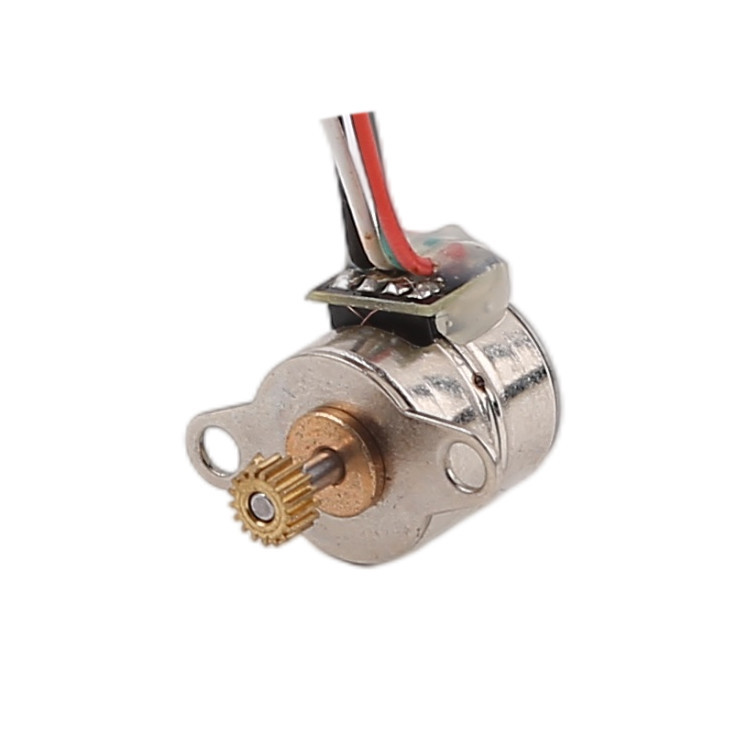

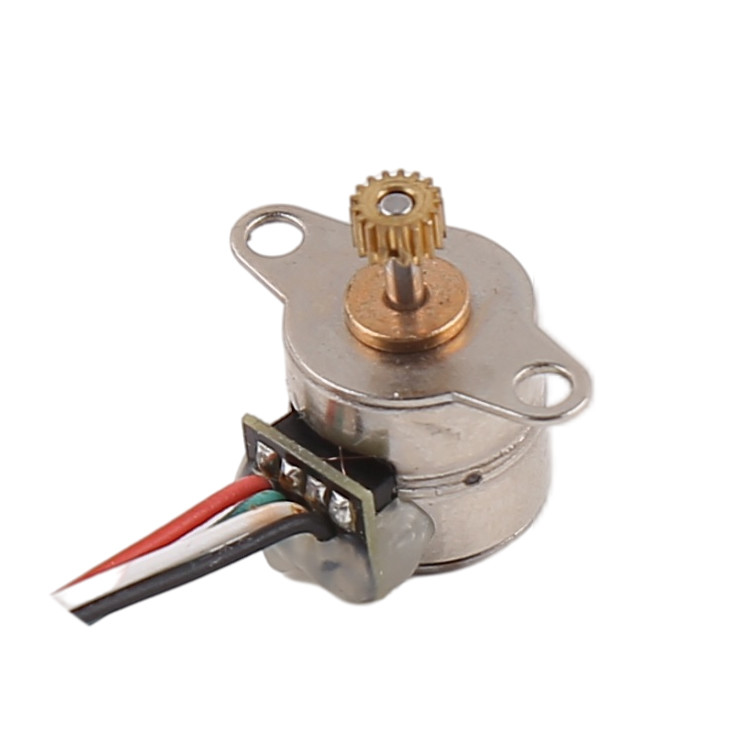

10BY mini 5v 10mm diameter mikro stepper motor PM stepper motor
| Tempat asal | Cina |
|---|---|
| Nama merek | VIC-TECH |
| Sertifikasi | RoHS |
| Nomor model | VSM1070 |
| Kuantitas min Order | 1 unit |
| Harga | $2~$5/Unit |
| Kemasan rincian | Produk ini dikemas dengan kapas mutiara, dan bagian luarnya dalam karton. |
| Waktu pengiriman | 10 ~ 30 hari setelah menerima pembayaran sampel |
| Syarat-syarat pembayaran | MoneyGram, Western Union, Kartu Kredit, T/T, L/C |
| Menyediakan kemampuan | 100000\ Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nomor model. | VSM1070 | Fase | 2, 2 |
|---|---|---|---|
| Arus / Fase | 0,2A | Tegangan nominal | 5.0v |
| Ketahanan kumparan | 40Ω±10% | Langkah Malaikat | 18 |
| Berat Motor | 6g | Sertifikasi | RoHS |
Deskripsi Produk
Deskripsi
VSM1070 adalah motor langkah miniatur berkualitas tinggi dengan kebisingan rendah. diameter motor adalah 10mm, tinggi motor adalah 10mm, jarak lubang pemasangan telinga motor adalah 14mm, dan tinggi poros output adalah 5,7mm.Ketinggian poros output motor dapat disesuaikan sesuai dengan kebutuhan instalasi pelanggan. poros output motor konvensional dilengkapi dengan gigi tembaga (gear module 0.2, jumlah gigi 17, dan ketebalan gigi 2mm). gigi juga dapat disesuaikan sesuai dengan kebutuhan instalasi pelanggan
Mode koneksi motor adalah kabel penghubung, atau jarum telanjang, FPC, dll dapat disesuaikan
Karena ukurannya yang kecil, presisi tinggi, kontrol yang mudah dan karakteristik yang sangat baik lainnya, motor langkah mikro ini banyak digunakan dalam kamera, instrumen optik, lensa,Perangkat medis presisi, dan bidang lainnya.
Parameter
| Nama produk | 10mm stepper motor |
| Model | VSM1070 |
| frekuensi awal | 800 PPS min. (AT 5,0 V DC) |
| FREQUENCY SLEWING | 1100 PPS min. (AT 5,0 V DC) |
| Tarik dalam torsi | 5.4 gf-cm min. (AT 500 PPS, 5.0 V DC) |
| PULANGKAN TORKE | 6.0 gf-cm min. (AT 500 PPS, 5,0 V DC) |
| Kelas Isolasi | KLASI E untuk SPIN |
| Kekuatan isolasi | 100 V AC untuk satu detik |
| Resistensi isolasi | 1 MΩ (DC 100 V) |
| Rentang suhu operasi | -10 ~ +60 °C |
| Layanan OEM & ODM | DISPONIBLE |
Gambar Desain
Contoh dari tipe yang sama
Tentang diagram torsi motor stepper miniatur
AplikasiAbout Micro stepper motor
Motor stepper mikro kami umumnya memiliki sudut langkah 18 derajat.
Itu berarti dibutuhkan 20 langkah untuk memutar satu belokan.
Sudut langkah motor terkait dengan desain stator internal.
Kami memiliki motor stepper mikro dengan diameter yang berbeda, dan torsi motor berhubungan dengan ukurannya.
Berikut adalah hubungan antara diameter motor dan torsi (dengan frekuensi berjalan yang sesuai, pada tegangan nominal):
Motor 6mm: sekitar 1 g*cm
Motor 8mm: sekitar 3g*cm
Motor 10mm: sekitar 5 g*cm
Motor 15mm: sekitar 15 g*cm
Motor 20mm: sekitar 40 g*cm
Aplikasi
Kecepatan motor ditentukan oleh frekuensi mengemudi, dan tidak ada hubungannya dengan beban (kecuali kehilangan langkah).
Karena kontrol kecepatan presisi tinggi dari motor stepper, dengan pengemudi dikendalikan stepper Anda dapat mencapai posisi yang sangat tepat dan kontrol kecepatan.motor stepper adalah motor pilihan untuk banyak aplikasi kontrol gerakan presisi.
Layanan kustomisasi
Desain motor dapat disesuaikan berdasarkan kebutuhan pelanggan termasuk:
Diameter motor: kami memiliki 6mm, 8mm, 10mm, 15mm dan 20mm diameter motor
Resistensi kumparan/tekanan nominal: resistensi kumparan dapat disesuaikan, dan dengan resistensi yang lebih tinggi, tegangan nominal motor lebih tinggi.
Desain bracket / panjang sekrup timbal: jika pelanggan ingin bracket lebih panjang / pendek, dengan desain khusus seperti lubang pemasangan, itu dapat disesuaikan.
PCB + kabel + konektor: Desain PCB, panjang kabel dan pitch konektor semuanya dapat disesuaikan, mereka dapat diganti menjadi FPC jika pelanggan membutuhkannya.
Waktu pengiriman dan informasi kemasan
Waktu lead untuk sampel:
Motor standar dalam persediaan: dalam waktu 3 hari
Motor standar yang tidak ada dalam stok: dalam waktu 15 hari
Produk yang disesuaikan: Sekitar 25 ~ 30 hari (berdasarkan kompleksitas kustomisasi)
Waktu pembuatan cetakan baru: umumnya sekitar 45 hari
Waktu pengiriman untuk produksi massal: berdasarkan jumlah pesanan
Kemasan:
Sampel dikemas dalam spons busa dengan kotak kertas, dikirim dengan ekspres
Produksi massal, motor dikemas dalam karton bergelombang dengan film transparan di luar.
Jika dikirim melalui laut, produk akan dikemas pada palet
Metode Pengiriman
Untuk sampel dan pengiriman udara, kami menggunakan Fedex/TNT/UPS/DHL.(5 ~ 12 hari untuk layanan ekspres)
Untuk pengiriman laut, kami menggunakan agen pengiriman kami, dan kapal dari pelabuhan Shanghai.(45 ~ 70 hari untuk pengiriman laut)
FAQ
Pertanyaan yang Sering Diajukan
1.Motor stepper ditambah penurunan gearbox deceleration:
Motor stepper yang dilengkapi dengan gearbox pengurangan yang digunakan bersama, motor stepper output kecepatan tinggi, kecepatan torsi rendah, terhubung ke gearbox pengurangan,gearbox internal reduksi gear set mesh transmisi yang terbentuk oleh rasio reduksi, motor stepper output kecepatan tinggi dikurangi, tetapi juga untuk meningkatkan torsi transmisi, untuk mencapai efek transmisi yang ideal; efek pengurangan tergantung pada rasio pengurangan kotak gigi,semakin besar rasio pengurangan, semakin kecil kecepatan output, dan sebaliknya.
2. stepper motor bagaimana menggunakan kurva kecepatan kontrol eksponensial?
Kurva eksponensial, dalam pemrograman perangkat lunak, konstanta waktu pertama dihitung disimpan di memori komputer, bekerja menunjuk pada seleksi.waktu akselerasi dan decelerasi untuk menyelesaikan motor stepper adalah 300ms atau lebihJika Anda menggunakan waktu percepatan dan perlambatan yang terlalu pendek, untuk sebagian besar motor stepper, akan sulit untuk mencapai rotasi kecepatan tinggi dari motor stepper.
3.Rentang yang wajar dari generasi panas motor stepper:
Sejauh mana produksi panas motor yang diizinkan sangat tergantung pada tingkat isolasi internal motor.Jadi selama internal tidak melebihi 130 derajat, motor tidak akan merusak cincin, dan suhu permukaan akan berada di bawah 90 derajat pada titik itu.Metode pengukuran suhu sederhana termometer titik berguna, Anda juga dapat secara kasar menentukan: dengan tangan dapat menyentuh lebih dari 1-2 detik, tidak lebih dari 60 derajat; dengan tangan hanya dapat menyentuh, sekitar 70-80 derajat; beberapa tetes air dengan cepat menguap,Suhu lebih dari 90 derajat
