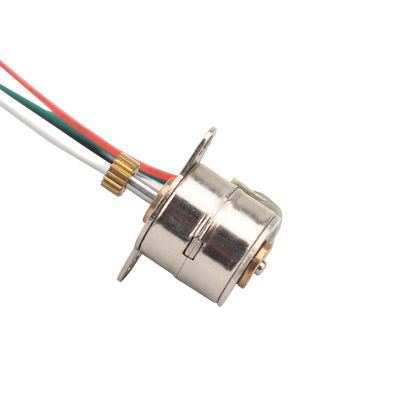

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat

Tempat asal Jiangsu, Cina (daratan)
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model VSM1070
Kuantitas min Order 1Unit
Harga $2~$5/Unit
Kemasan rincian Jual Unit: Satu kotak plastik bagian dalam, luar kotak kertas Paket: kemasan karton tunggal, 100 - 1
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran T/T, Western Union, MoneyGram
Menyediakan kemampuan 1000000 Unit / tahun

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Langkah Sudut (derajat) 18 derajat Fase 2
Tegangan 5.0 V Perlawanan 40Ω±10%
Berat badan 4G Rotasi CW/CCW
Jenis MAGNET PERMANEN
Cahaya Tinggi

motor magnet permanen kecil

,

motor dc magnet permanen

,

Motor Stepper Mikro Rotasi CCW

Tinggalkan pesan
Deskripsi Produk

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Phase 4 Wire 4g VSM1070

Sudut langkah dasar motor adalah 18 derajat, yaitu 20 langkah per putaran, ditambah efek perlambatan kotak perlambatan, resolusi sudut rotasi motor akhir dapat mencapai 0,05 ~ 6 derajat,dapat digunakan dalam banyak persyaratan

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat 0

Dimensi Mekanis:MM

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat 1

Fitur Teknis



AplikasiAbout Micro stepper motor



Motor stepper mikro kami umumnya memiliki sudut langkah 18 derajat.
Itu berarti dibutuhkan 20 langkah untuk memutar satu belokan.
Sudut langkah motor terkait dengan desain stator internal.

Kami memiliki motor stepper mikro dengan diameter yang berbeda, dan torsi motor berhubungan dengan ukurannya.
Berikut adalah hubungan antara diameter motor dan torsi (dengan frekuensi berjalan yang sesuai, pada tegangan nominal):
Motor 6mm: sekitar 1 g*cm
Motor 8mm: sekitar 3g*cm
Motor 10mm: sekitar 5 g*cm
Motor 15mm: sekitar 15 g*cm
Motor 20mm: sekitar 40 g*cm



Aplikasi Tipikal





  • Produk Keamanan Cerdas

  • Lensa Kamera

  • Kunci Pintu

  • Perangkat yang bisa dipakai

Spesifikasi



Nama produk Motor mikro 10 mm
Model VSM1070
Tegangan nominal 3.3V
arus per fase 100 mA /fase
Resistensi Koil 40 Ω±7%
No. dari fase 2 Fase
Sudut langkah 18 derajat
Metode Eksitasi Tahap 2 Eksitasi
Mode Drive Penggerak Bipolar
Torsi tarik-in 5.4 gf.cm,(AT 5,0 V DC)
Torsi Pull-Out 60,0 gf.cm,(AT 5,0 V DC)
Frekuensi respons maksimal 1250 pps,(AT 900 PPS, 5,0 V DC)
Frekuensi awal 1950 pps,(AT 900 PPS, 5,0 V DC)
Kelas Isolasi Kelas E untuk Koil
Kekuatan Isolasi 100 V AC untuk Satu Detik
Resistensi Isolasi 1.0 MΩ (DC 100 V)
Jangkauan suhu operasi -10 ~ + 60 °C
Berat badan 4 g ((Ref.)
Layanan OEM & ODM DISPONIBLE



Keuntungan Kompetitif

  • Kualitas tinggi dan harga terbaik.
  • Pengiriman cepat, perusahaan penyimpanan dan persediaan yang kaya
  • Dekat pelabuhan Shanghai, lalu lintas sangat nyaman.

Layanan kustomisasi



Desain motor dapat disesuaikan berdasarkan kebutuhan pelanggan termasuk:
Diameter motor: kami memiliki 6mm, 8mm, 10mm, 15mm dan 20mm diameter motor
Resistensi kumparan/tekanan nominal: resistensi kumparan dapat disesuaikan, dan dengan resistensi yang lebih tinggi, tegangan nominal motor lebih tinggi.
Desain bracket / panjang sekrup timbal: jika pelanggan ingin bracket lebih panjang / pendek, dengan desain khusus seperti lubang pemasangan, itu dapat disesuaikan.
PCB + kabel + konektor: Desain PCB, panjang kabel dan pitch konektor semuanya dapat disesuaikan, mereka dapat diganti menjadi FPC jika pelanggan membutuhkannya.



Kurva torsi untuk referensi

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat 2

Jenis Sambungan Kawat Untuk Referensi



Metode input motor dengan jenis pin, FPC, PCB, lead wire dll.

Ini dapat disesuaikan sesuai dengan kebutuhan pelanggan.

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat 3



Jenis Penutup Fittings

Model biasa ditunjukkan pada gambar, dan ukuran khusus dapat disesuaikan.

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat 4



Presentasi Rincian Produk

CW/CCW Rotasi magnet permanen Micro Stepper Motor 2 Fase 4 Wire Berat 4g 18 derajat 5
