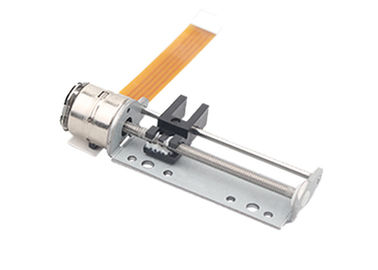

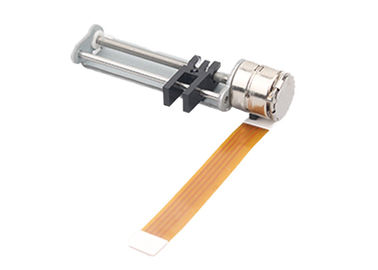

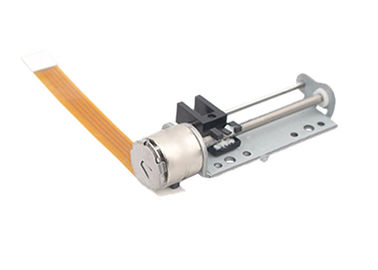

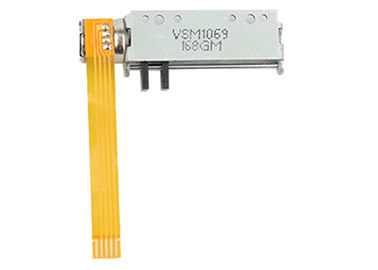

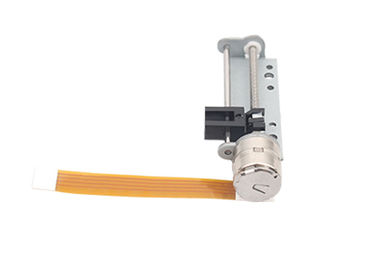

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor

  • High Resolution Miniature Stepper Motor / 2 Phase 3.0 V Weight 5.5 g Micro Stepper Motor
  • High Resolution Miniature Stepper Motor / 2 Phase 3.0 V Weight 5.5 g Micro Stepper Motor
  • High Resolution Miniature Stepper Motor / 2 Phase 3.0 V Weight 5.5 g Micro Stepper Motor
  • High Resolution Miniature Stepper Motor / 2 Phase 3.0 V Weight 5.5 g Micro Stepper Motor
  • High Resolution Miniature Stepper Motor / 2 Phase 3.0 V Weight 5.5 g Micro Stepper Motor
Tempat asal Jiangsu, Cina (daratan)
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model VSM1069
Kuantitas min Order 1Unit
Harga $3~$7/Unit
Kemasan rincian Jual Unit: Satu kotak plastik bagian dalam, luar kotak kertas Paket: kemasan karton tunggal, 100 - 1
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran T/T, Western Union, MoneyGram
Menyediakan kemampuan 1000000 Unit / tahun

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Langkah Sudut (derajat) 18 derajat Fase 2
Tegangan 3.0 V Perlawanan 15 Ω±10%
Berat badan 5,5g Rotasi CW/CCW
Jenis MAGNET PERMANEN Menahan Torsi 3,0 gf.cm~3,8 gf.cm
Menyoroti

motor roda gigi planet mikro

,

motor stepper pm

,

Motor Stepper Miniatur Resolusi Tinggi
Tinggalkan pesan
Deskripsi Produk

VSM1069 10mm micro stepper motor 2 fase pm stepper motor untuk perangkat medis presisi

Ini adalah motor stepper mikro berharga khusus (atau katakan motor stepper liner) dengan bracket dan slide bergerak ((saat motor berputar, slide akan bergerak maju atau mundur ),kecepatan bergerak dapat dikendalikan olehMicro stepper berhargafrekuensi pulsa penggerak motor, jarak bergerak dapat dikendalikan olehMicro stepper berharganomor impuls mengemudi. untuk motor khas ini, ketika motor mengemudi 2-2 fase, 1 impuls membuat slide bergerak 0,02 mm. slide dasar adalah unit plastik hitam (POM) seperti yang ditunjukkan foto,juga slide dapat kustomisasi dalam bentuk apa pun.

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor 0



Dimensi Mekanis:MM

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor 1

Aplikasi Tipikal

  • Produk Keamanan Cerdas

  • Lensa Kamera

  • Kunci Pintu

  • Perangkat yang bisa dipakai



Spesifikasi

Nama produk Motor mikro 10 mm
Model VSM1069
Tegangan nominal 3.0 V
arus per fase 200 mA /fase
Resistensi Koil 15 Ω±7%
No. dari fase 2 Fase
Sudut langkah 18 derajat
Metode Eksitasi Tahap 2 Eksitasi
Mode Drive Penggerak Bipolar
Torsi tarik-in 3.0 gf.cm Pada 480 pps
Torsi Pull-Out 3.8 gf.cm Pada 480 pps
Frekuensi respons maksimal 800 pps, tidak ada beban.
Frekuensi awal 1100 pps, tidak ada beban
Kelas Isolasi Kelas E untuk Koil
Kekuatan Isolasi 300 V AC untuk Satu Detik
Resistensi Isolasi 50 MΩ (DC 100 V)
Jangkauan suhu operasi -20 ~ + 70 °C
Berat badan 10 g ((Ref.)
Layanan OEM & ODM DISPONIBLE



Fitur Teknis

VSM1069 adalah motor sekrup timah presisi, poros output dengan pitch 0,4 mm sekrup, melalui sekrup dan batang sekrup mendukung putaran sekrup menjadi dorongan.
Sudut langkah dasar motor adalah 18 derajat, motor berjalan 20 langkah setiap minggu, sehingga resolusi perpindahan dapat mencapai 0,02mm, untuk mencapai tujuan kontrol presisi.
Aspek aktuator menggunakan subdivisi drive cara untuk bertemu.
Karena ukurannya yang kecil, presisi tinggi, mudah dikendalikan dan karakteristik yang sangat baik lainnya, sehingga motor stepper mikro ini banyak digunakan dalam kamera, instrumen optik, lensa,Perangkat medis presisi, kunci pintu otomatis dan bidang lainnya.
Bagian input motor dari FPC, tetapi dapat sesuai dengan permintaan pelanggan dapat diubah menjadi jarum jalur penghubung, PCB dan bentuk lainnya.

Keuntungan Kompetitif

  • Kualitas tinggi dan harga terbaik.
  • Pengiriman cepat, perusahaan penyimpanan dan persediaan yang kaya
  • Dekat pelabuhan Shanghai, lalu lintas sangat nyaman.

Kurva torsi untuk referensi

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor 2

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor 3



Layanan kustomisasi


Desain motor dapat disesuaikan berdasarkan kebutuhan pelanggan termasuk:
Diameter motor: kami memiliki 6mm, 8mm, 10mm, 15mm dan 20mm diameter motor
Resistensi kumparan/tekanan nominal: resistensi kumparan dapat disesuaikan, dan dengan resistensi yang lebih tinggi, tegangan nominal motor lebih tinggi.
Desain bracket / panjang sekrup timbal: jika pelanggan ingin bracket lebih panjang / pendek, dengan desain khusus seperti lubang pemasangan, itu dapat disesuaikan.
PCB + kabel + konektor: Desain PCB, panjang kabel dan pitch konektor semuanya dapat disesuaikan, mereka dapat diganti menjadi FPC jika pelanggan membutuhkannya.
Waktu pengiriman dan informasi kemasan


Waktu lead untuk sampel:


Motor standar dalam persediaan: dalam waktu 3 hari
Motor standar yang tidak ada dalam stok: dalam waktu 15 hari
Produk yang disesuaikan: Sekitar 25 ~ 30 hari (berdasarkan kompleksitas kustomisasi)
Waktu pembuatan cetakan baru: umumnya sekitar 45 hari
Waktu pengiriman untuk produksi massal: berdasarkan jumlah pesanan
Kemasan:
Sampel dikemas dalam spons busa dengan kotak kertas, dikirim dengan ekspres
Produksi massal, motor dikemas dalam karton bergelombang dengan film transparan di luar.
Jika dikirim melalui laut, produk akan dikemas pada palet



Jenis Sambungan Kawat Untuk Referensi



Metode input motor dengan jenis pin, FPC, PCB, lead wire dll.

Ini dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor 4

Presentasi Rincian Produk

Resolusi tinggi Miniatur Stepper Motor / 2 Phase 3.0 V Berat 5,5 g Micro Stepper Motor 5
