24mm 24BYJ48 Unipolar 4 fase 86.41 rasio gear reducer step motor

Tempat asal Cina
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model 24BYJ48-612
Kuantitas min Order 1 unit
Harga $0.75~3/unit
Kemasan rincian Paket ekspor standar, atau dapat disesuaikan
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran MoneyGram, Western Union, Kartu Kredit, T/T, L/C
Menyediakan kemampuan 10000Unit/bulan

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jenis Gearbox Motor Stepper Fase No. 4 fase (Uni-polar)
Ketahanan kumparan 60Ω/fase Tegangan nominal 5VDC
Perbandingan gigi 86.4 Sudut Langkah 5.625°/86.4
Tinggalkan pesan
Deskripsi Produk

24mm 24BYJ48 4 fase 86,4 rasio gear pengurangan step motor

Ini adalah 24 mm diameter magnet permanen stepper motor dengan gearbox dengan rasio gigi 86.4:1.
Ini adalah 4-fase 5 kabel motor unipolar.
Kabel merah adalah kawat umum di tengah setiap fase.
Suhu lingkungan operasi adalah 105°C, kelas isolasi B
Kotak outlet terbuat dari bahan PBT, semua roda gigi logam
Seluruh mesin harus memenuhi persyaratan perusahaan "Peraturan Pengelolaan Bahan Perlindungan Lingkungan"
Motor ini murah dan berkualitas handal, dan banyak digunakan di industri peralatan rumah tangga seperti AC, sistem rumah pintar, dan toilet pintar.
Selain itu, kami juga menyediakan layanan khusus untuk rasio gigi, resistensi kumparan, jumlah fase, dan jenis konektor.
Jika Anda membutuhkan, Anda dapat menghubungi saya kapan saja.

Parameter:

Nama produk Motor 24BYJ48
Nomor model. 24BYJ48-612
Tegangan nominal 5 V DC
Fase No. 4 fase
Resistensi (25°C) 60Ω/fase ± 7%
Sudut langkah output 5.625°/86.4
Rasio Gir 1:86.4
Torsi ≥ 55mN.m (5 V 100PPS)
Frekuensi pengurangan tarik-in ≥ 500Hz
Frekuensi pengurangan-pull-out ≥ 900Hz
Resistensi isolasi ≥ 100mΩ

Opsi penyesuaian:

Nomor Model: 24BYJ48

Sudut langkah: ((1-2 fase pengemudi) 5.625°/64; (2-2 fase pengemudi) 11.25°/langkah

Rasio gir: 16:1 / 25:1 / 32:1 / 48.81 / 64: 1 / 85:1

Item yang dapat disesuaikan:

Tegangan:5~24V; rasio gigi, bahan gigi, poros output, desain tutup motor



Tegangan

(V)

Resistensi

(Ω)

Torsi tarik masuk

100 PPS

(mN*m)

Torsi penundaan

(mN*m)

Pengungkapan pull-in

Frekuensi

(PPS)

5 18 ≥ 98 ≥ 29.4 ≥ 500
12 60 ≥ 117 ≥ 29.4 ≥ 500
12 70 ≥ 68.7 ≥ 29.4 ≥ 500
12 200 ≥ 68.7 ≥ 29.4 ≥ 500
12 300 ≥58.8 ≥ 29.4 ≥ 500


Gambar desain (Unit:mm)

24mm 24BYJ48 Unipolar 4 fase 86.41 rasio gear reducer step motor 0

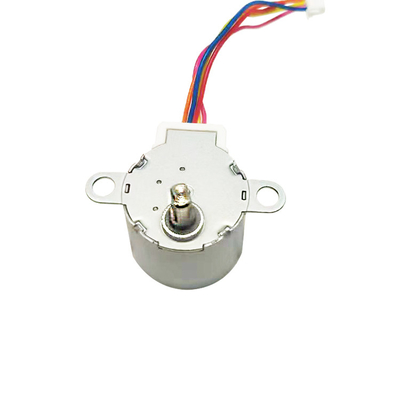

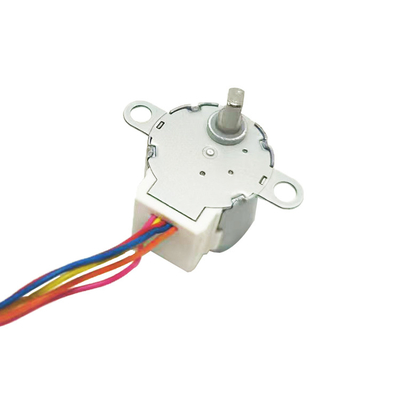

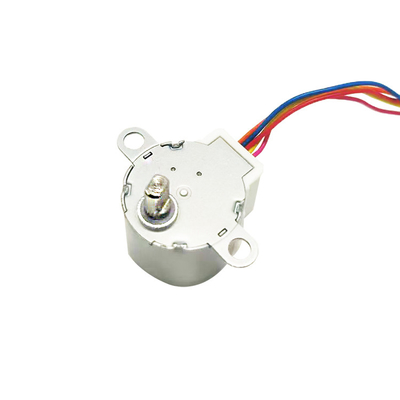

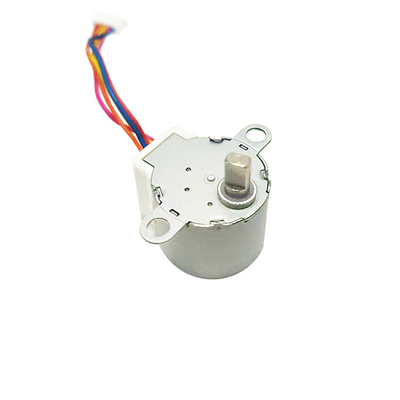

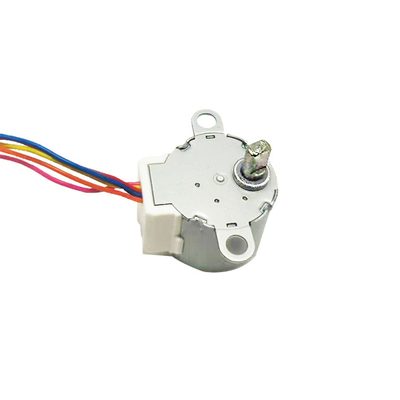

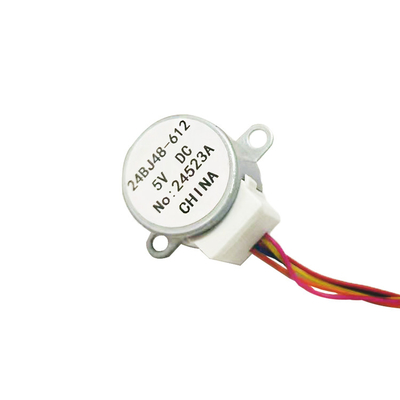

Tampilan produk:

24mm 24BYJ48 Unipolar 4 fase 86.41 rasio gear reducer step motor 1



Fitur Teknis



Sorotan Aplikasi

Aksi katup HVAC/RKemungkinan berliku Bipolar

Mesin cetak, mesin fotokopi, penyimpanan dataPerbaikan bebas - motor tanpa sikat

Aplikasi Medis Pill dispensing AnalyzerBiaya efektif - desain kompak, biaya integrasi yang lebih rendah

Industri & Aplikasi Lainnya RobotikaDikendalikan secara digital - Mudah digunakan dengan mikroprosesor

Telekomunikasi Antenna penentuan posisi Lini switch Kontrol loop terbuka - Tidak perlu encoder

Aplikasi Tipikal

  • Penganalisis air liur
  • Analis Darah
  • Mesin pengelasan
  • Produk Keamanan Cerdas
  • Fiber Fusion Splicer
  • Elektronik Digital

Jenis Wire Connect

Metode input motor dengan jenis pin, FPC, PCB, lead wire dll.

Ini dapat disesuaikan sesuai dengan kebutuhan pelanggan.

24mm 24BYJ48 Unipolar 4 fase 86.41 rasio gear reducer step motor 2

Jenis poros

Out standar poros sebagai berikut,juga dapat customized karena gambar pengguna

Selamat datang untuk menghubungi layanan pelanggan untuk lebih banyak jenis

24mm 24BYJ48 Unipolar 4 fase 86.41 rasio gear reducer step motor 3

  • Jenis bulat: DIA3mm. 4mm. 5mm

  • D-cut Jenis: DIA3-D2.5 DIA4-D3 dll

  • Jenis sekrup: M3 M4 M5 Seri

  • Jenis perangkap

  • I-cut Jenis: DIA3-I2 DIA4-I3

  • Tipe lain: poros dengan lubang dll

Jenis Penutup Fittings

Model biasa ditunjukkan pada gambar, dan ukuran khusus dapat disesuaikan.

24mm 24BYJ48 Unipolar 4 fase 86.41 rasio gear reducer step motor 4
