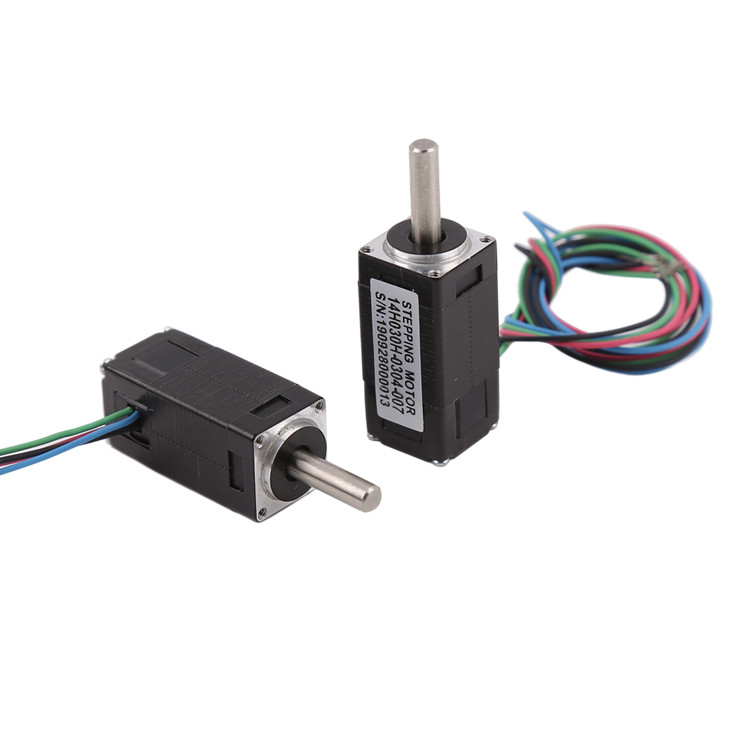

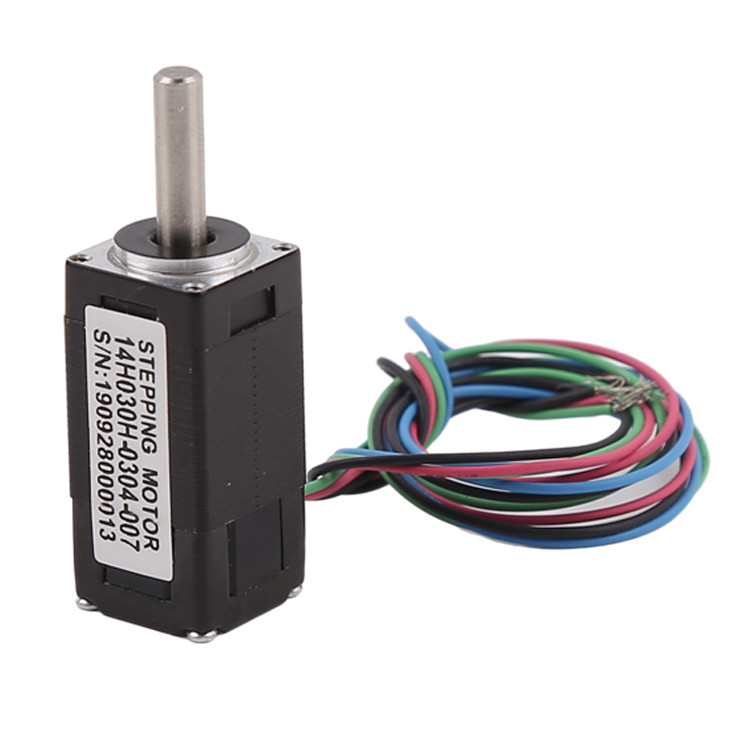

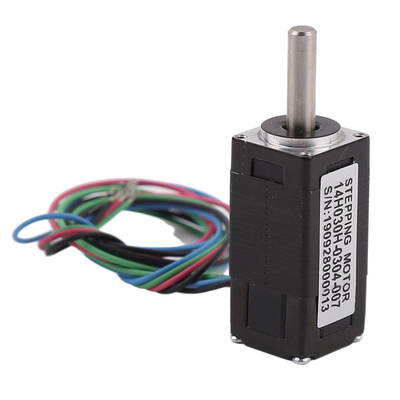

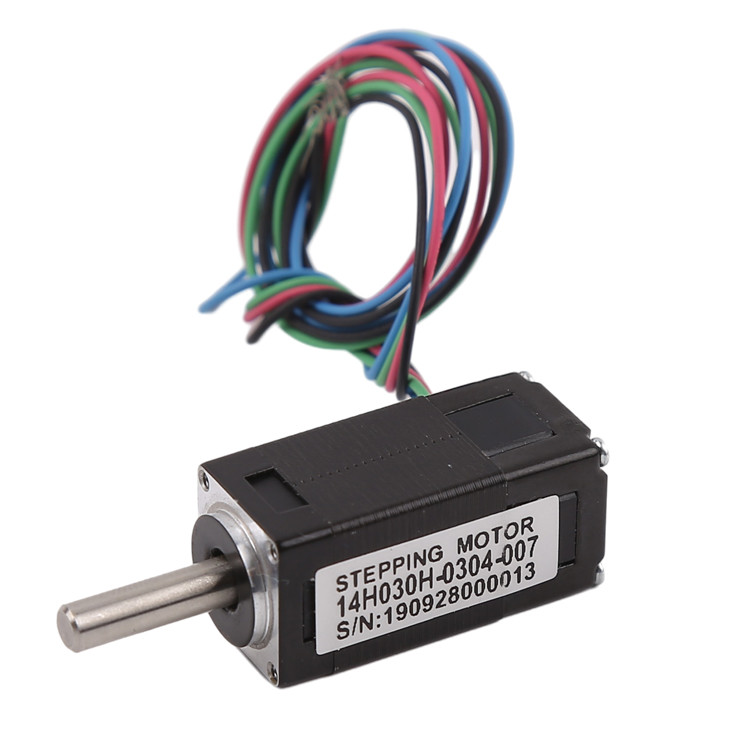

NEMA 6 Presisi Tinggi Dua Fase 4 Wire 14mm Hybrid Stepper Motor
Tempat asal | Cina |
---|---|
Nama merek | VIC-TECH |
Sertifikasi | RoHS |
Nomor model | 14 jam |
Kuantitas min Order | 1 unit |
Harga | $42-54/Unit |
Kemasan rincian | Produk ini dikemas dengan kapas mutiara, dan bagian luarnya dalam karton. |
Waktu pengiriman | 10 ~ 30 hari setelah menerima pembayaran sampel |
Syarat-syarat pembayaran | MoneyGram, Western Union, Kartu Kredit, T/T, L/C |
Menyediakan kemampuan | 100000\ Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xNomor model. | 14 jam | Jenis mesin | Motor Stepper Hibrid |
---|---|---|---|
Sudut Langkah | 1,8°/langkah | Ukuran motor | 14mm(NEMA 6) |
Jumlah fase | 2 fase (Bipolar) | Listrik nominal | 0,3A/fase |
Panjang motor | 30 mm | Jumlah pesanan minimum | 1 unit |
Cahaya Tinggi | 14mm Hybrid Stepper Motor,NEMA 6 Motor Hybrid Stepper,4Wire NEMA 6 stepper motor |
NEMA 6 Tinggi Precision Dua-Fase 4-Wire 14mm Hybrid Stepper Motor
Deskripsi
Motor NEMA6 ini adalah motor stepper hibrida dengan diameter relatif kecil 14 mm.
Motor ini adalah presisi tinggi, ukuran kecil hibrida stepper motor dengan penampilan yang baik dan kinerja yang sangat baik.Motor stepper ini dapat dikendalikan dengan tepat dan diprogram bahkan tanpa encoder loop tertutup / tidak ada sistem umpan balik.
Motor langkah NEMA 6 memiliki sudut langkah hanya 1,8 °, yang berarti dibutuhkan 200 langkah untuk menyelesaikan satu putaran.
Suhu sekitarnya adalah 20 °C ~ + 50 °C.
Waktu hidup lebih dari 6000 jam.
Jika Anda memiliki pertanyaan tentang motor, jangan ragu untuk menghubungi kami untuk dukungan profesional.
Parameter
Sudut langkah | 10,8°±5% |
Jumlah fase | Fase 2 |
Tegangan nominal | 6.6V |
arus/fase ((A/fase) | 0.3A ((nilai puncak) |
Torsi tahan | 00,058kg-cm Min |
Resistensi Fase | 22Ω±10% ((20°C) |
Induktansi fase | 4.2mH±20% ((1Hz 1V RMS) |
Kekuatan Dielektrik | AC 500V/5mA maksimal |
Inersia rotor | 5.8g-cm2 |
Berat badan | 0.03KG |
Kelas Isolasi | B ((130°) Peningkatan suhu80K Max |
Gambar Desain
Struktur dasar motor langkah NEMA
Aplikasi motor stepper hibrida
Karena resolusi tinggi dari motor stepper hibrida (200 atau 400 langkah per putaran), mereka banyak digunakan untuk aplikasi yang membutuhkan presisi tinggi, seperti:
Pencetakan 3D
Kontrol industri ((CNC, mesin penggilingan otomatis, mesin tekstil)
Peripheral komputer
Mesin pengemasan
Dan sistem otomatis lainnya yang membutuhkan kontrol presisi tinggi.
Aplikasi Catatan tentang motor stepper hibrida
Pelanggan harus mengikuti prinsip select stepper motor first, then select driver based on existing stepper motor
Yang terbaik adalah tidak menggunakan mode mengemudi langkah penuh untuk mengemudi motor langkah hibrida, dan getaran lebih besar di bawah mengemudi langkah penuh.
Motor stepper hibrida lebih cocok untuk acara kecepatan rendah. kami menyarankan kecepatan tidak melebihi 1000 rpm (6666PPS pada 0,9 derajat), sebaiknya antara 1000-3000PPS (0,9 derajat),dan dapat dilampirkan dengan gearbox untuk menurunkan kecepatanMotor memiliki efisiensi kerja yang tinggi dan kebisingan rendah pada frekuensi yang tepat.
Karena alasan historis, hanya motor dengan tegangan nominal 12V yang menggunakan 12V. Tegangan nominal lainnya pada gambar desain bukanlah tegangan penggerak yang paling cocok untuk motor.Pelanggan harus memilih tegangan penggerak yang cocok dan driver yang cocok berdasarkan kebutuhan mereka sendiri.
Ketika motor digunakan dengan kecepatan tinggi atau beban besar, biasanya tidak memulai pada kecepatan kerja langsung.motor tidak kehilangan langkah, dan kedua, dapat mengurangi kebisingan dan meningkatkan akurasi penentuan posisi.
Motor tidak boleh bekerja di daerah getaran ((di bawah 600 PPS). jika harus digunakan pada kecepatan rendah, masalah getaran dapat dikurangi dengan mengubah tegangan, arus atau menambahkan beberapa peredam.
Ketika motor bekerja di bawah 600PPS (0,9 derajat), itu harus didorong oleh arus kecil, induktansi besar dan tegangan rendah.
Untuk beban dengan momen inersia yang besar, motor berukuran besar harus dipilih.
Ketika presisi yang lebih tinggi diperlukan, hal ini dapat diselesaikan dengan menambahkan gearbox, meningkatkan kecepatan motor, atau menggunakan penggerak subdivisi.tapi harga dari seluruh sistem relatif mahal, jadi jarang digunakan.
Ukuran motor stepper:
Kami saat ini memiliki 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) motor stepper hibrida.ketika Anda memilih motor stepper hibrida.
Layanan kustomisasi
Desain motor dapat disesuaikan berdasarkan kebutuhan pelanggan termasuk:
Diameter motor: kami memiliki 6mm, 8mm, 10mm, 15mm dan 20mm diameter motor
Resistensi kumparan/tekanan nominal: resistensi kumparan dapat disesuaikan, dan dengan resistensi yang lebih tinggi, tegangan nominal motor lebih tinggi.
Desain bracket / panjang sekrup timbal: jika pelanggan ingin bracket lebih panjang / pendek, dengan desain khusus seperti lubang pemasangan, itu dapat disesuaikan.
PCB + kabel + konektor: Desain PCB, panjang kabel dan pitch konektor semuanya dapat disesuaikan, mereka dapat diganti menjadi FPC jika pelanggan membutuhkannya.
Waktu Pelaksanaan
Jika kita memiliki sampel di stok, kita bisa mengirim sampel dalam 3 hari.
Jika kita tidak memiliki sampel dalam stok, kita perlu untuk memproduksi mereka, waktu produksi adalah sekitar 20 hari kalender.
Untuk produksi massal, lead time tergantung pada jumlah pesanan.
Metode pembayaran dan ketentuan pembayaran
Untuk sampel, secara umum kami menerima Paypal atau alibaba.
Untuk produksi massal, kami menerima pembayaran T/T.
Untuk sampel, kami mengumpulkan pembayaran penuh sebelum produksi.
Untuk produksi massal, kami dapat menerima 50% prabayar sebelum produksi, dan mengumpulkan sisa 50% pembayaran sebelum pengiriman.
Setelah kita bekerja sama pesanan lebih dari 6 kali, kita bisa menegosiasikan persyaratan pembayaran lain seperti A / S (setelah melihat)
FAQ
1Berapa lama waktu pengiriman umum untuk sampel? Berapa lama waktu pengiriman untuk pesanan besar back-end?
Waktu lead order sampel adalah sekitar 15 hari, masa lead order kuantitas massal adalah 25-30 hari.
2Apakah Anda menerima layanan khusus?
Kami menerima produk kustomisasi.termasuk parameter motor, jenis kawat timah, poros keluar dll
3Apakah mungkin untuk menambahkan encoder untuk motor ini?
Untuk jenis motor ini, kita dapat menambahkan encoder pada tutup busana motor.
