Motor langkah kotak gigi planet 35mm presisi tinggi NEMA 14 motor langkah
Tempat asal | Cina |
---|---|
Nama merek | VIC-TECH |
Sertifikasi | RoHS |
Nomor model | 35HS-PG |
Kuantitas min Order | 1 unit |
Harga | $18-30/Unit |
Kemasan rincian | Produk ini dikemas dengan kapas mutiara, dan bagian luarnya dalam karton. |
Waktu pengiriman | 10 ~ 30 hari setelah menerima pembayaran sampel |
Syarat-syarat pembayaran | MoneyGram, Western Union, Kartu Kredit, T/T, L/C |
Menyediakan kemampuan | 100000\ Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xTipe Motor | Motor Stepper Hibrid | Sudut langkah | 1.8°/perbandingan gigi |
---|---|---|---|
Ukuran mesin | 35 mm | Jumlah fase | 2 Fase |
Jenis gearbox | Gearbox planet | Jumlah Pesanan Minimum | 1 UNIT |
Cahaya Tinggi | Planetary Gearbox Stepper Motor 35mm,Gearbox NEMA 14 Motor Stepper,Motor stepper gearbox 2 fase |
Deskripsi

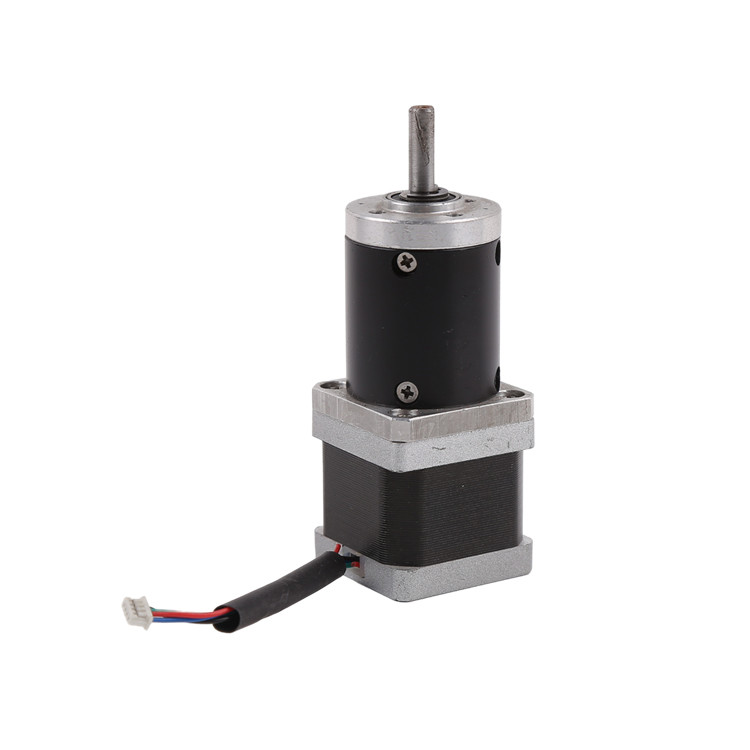

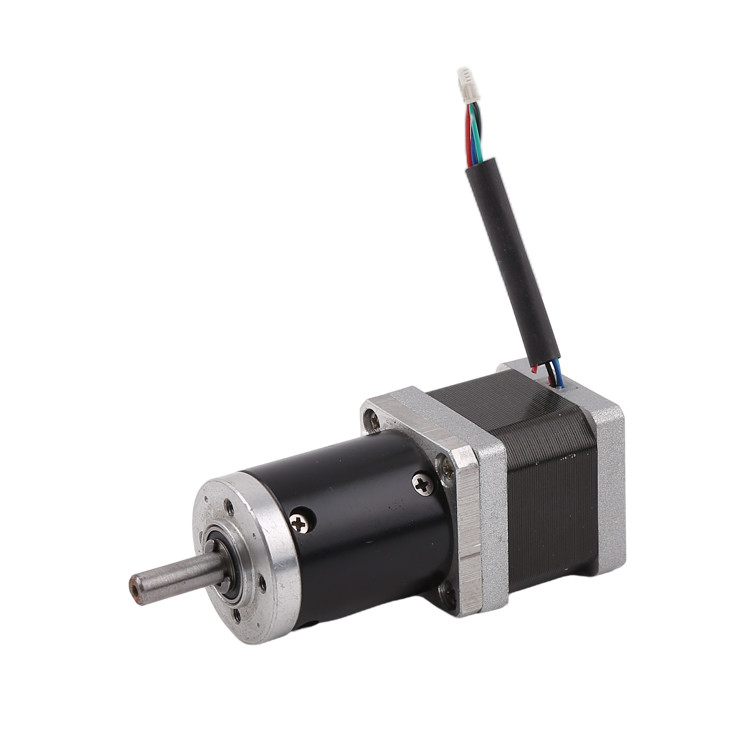

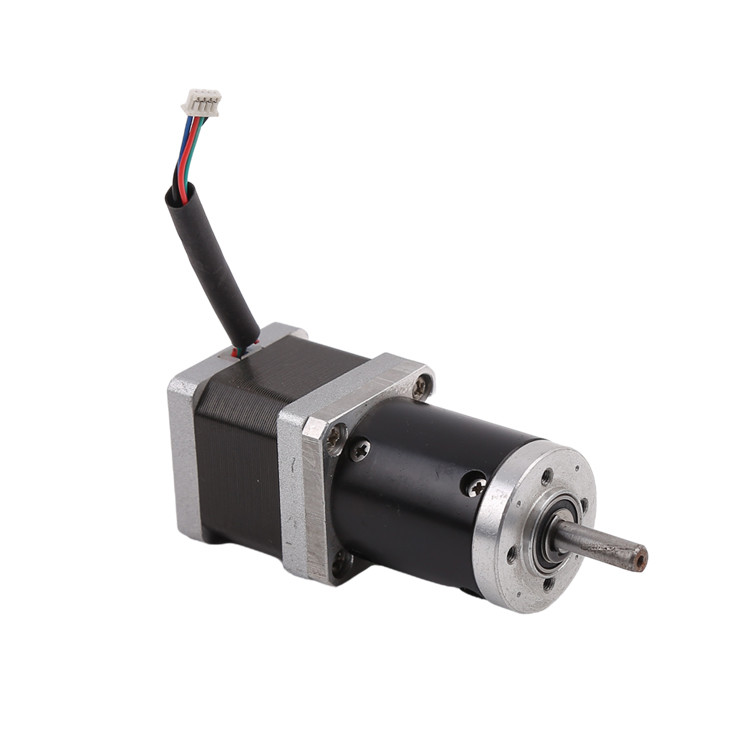

Ini adalah mesin stepper gearbox planet yang presisi tinggi yang dirakit dari berbagai mesin stepper hibrida persegi 35 mm (NEMA14) dan gearbox planet silinder.
Panjang motor untuk produk ini umumnya berkisar dari 32,4 hingga 56,7 mm, dan panjang khusus dapat disesuaikan.
Selain itu, ada dua pilihan untuk sudut langkah motor. 0,9 derajat dan 1,8 derajat, dengan sudut langkah yang lebih umum adalah 1,8 derajat.
Kotak gigi pengurangan juga tersedia dalam berbagai rasio kecepatan dari 3,71 hingga 3729.5Kotak gear reduksi dengan rasio kecepatan yang berbeda memiliki tahap gigi yang berbeda dan tentu saja panjang yang berbeda, semakin panjang efisiensi yang lebih rendah.
Karena efisiensi mentransmisikan torsi bervariasi dengan jumlah tahap gigi dalam gearbox, faktor utama seperti ruang perakitan,kecepatan dan torsi yang dibutuhkan harus dipertimbangkan terlebih dahulu saat memilih motor dan gearboxKetika motor memenuhi semua spesifikasi ini, itu dapat awalnya ukuran dan kemudian rincian tertentu seperti koneksi keluar dan bentuk poros output dapat dipertimbangkan.
Jika Anda tertarik pada salah satu produk kami, silakan kirim pesan e-mail.
Parameter
Tingkat peralatan | Efisiensi | Panjang kotak gigi | Rasio gigi opsional |
1 | 90% | 32.4 | 3.71:1, 5.181:1 |
2 | 80% | 37.2 | 13.761:1,19.221:1, 26.831:1 |
3 | 72% | 43.5 | 51:1, 71.30:1, 99.55:1, 138.99:1 |
4 | 65% | 50.4 | 189.45:1,264.52:1,369.32:1,515.66:1,719.98:1 |
5 | 58% | 56.7 | 981.35:1,1370.2:1, 1913.1:1,2671:1, 3729.5:1 |
Gambar Desain
Torsi motor vs kecepatan berkendara (pps)
Tentang motor stepper hibrida
Motor stepper hibrida umumnya berbentuk persegi, dan motor stepper dapat diidentifikasi oleh bentuk luarnya yang unik.
Sebuah motor stepper hibrida memiliki sudut langkah 1,8° ((200 langkah/revolusi) atau sudut langkah 0,9° (400 langkah/revolusi).
Ada beberapa cara untuk memberi nama motor stepper hibrida
Dengan unit Metrik (unit: mm) atau dengan unit Imperial (unit: inci)
Misalnya, motor 42mm = motor stepper 1,7 inci.
Jadi motor 42mm juga bisa disebut sebagai motor NEMA 17.
Penjelasan nama motor stepper hibrida
Misalnya, motor 42HS40 stepper:
42 berarti ukurannya adalah 42mm, jadi ini adalah motor NEMA17.
HS berarti Hybrid Stepper motor.
40 berarti ketinggian adalah motor 40mm.
Kami memiliki ketinggian yang berbeda untuk dipilih pelanggan, dengan ketinggian yang lebih besar, motor akan memiliki torsi yang lebih tinggi, berat yang lebih besar, dan harga yang lebih tinggi.
Ini adalah struktur internal dari motor stepper hibrida biasa.
Struktur dasar motor langkah NEMA
Aplikasi motor stepper hibrida
Karena resolusi tinggi dari motor stepper hibrida (200 atau 400 langkah per putaran), mereka banyak digunakan untuk aplikasi yang membutuhkan presisi tinggi, seperti:
Pencetakan 3D
Kontrol industri ((CNC, mesin penggilingan otomatis, mesin tekstil)
Peripheral komputer
Mesin pengemasan
Dan sistem otomatis lainnya yang membutuhkan kontrol presisi tinggi.
Catatan tentang motor stepper hibrida
Pelanggan harus mengikuti prinsip select stepper motor first, then select driver based on existing stepper motor
Yang terbaik adalah tidak menggunakan mode mengemudi langkah penuh untuk mengemudi motor langkah hibrida, dan getaran lebih besar di bawah mengemudi langkah penuh.
Motor stepper hibrida lebih cocok untuk acara kecepatan rendah. kami menyarankan kecepatan tidak melebihi 1000 rpm (6666PPS pada 0,9 derajat), sebaiknya antara 1000-3000PPS (0,9 derajat),dan dapat dilampirkan dengan gearbox untuk menurunkan kecepatanMotor memiliki efisiensi kerja yang tinggi dan kebisingan rendah pada frekuensi yang tepat.
Karena alasan historis, hanya motor dengan tegangan nominal 12V yang menggunakan 12V. Tegangan nominal lainnya pada gambar desain bukanlah tegangan penggerak yang paling cocok untuk motor.Pelanggan harus memilih tegangan penggerak yang cocok dan driver yang cocok berdasarkan kebutuhan mereka sendiri.
Ketika motor digunakan dengan kecepatan tinggi atau beban besar, biasanya tidak memulai pada kecepatan kerja langsung.motor tidak kehilangan langkah, dan kedua, dapat mengurangi kebisingan dan meningkatkan akurasi penentuan posisi.
Motor tidak boleh bekerja di daerah getaran ((di bawah 600 PPS). jika harus digunakan pada kecepatan rendah, masalah getaran dapat dikurangi dengan mengubah tegangan, arus atau menambahkan beberapa peredam.
Ketika motor bekerja di bawah 600PPS (0,9 derajat), itu harus didorong oleh arus kecil, induktansi besar dan tegangan rendah.
Untuk beban dengan momen inersia yang besar, motor berukuran besar harus dipilih.
Ketika presisi yang lebih tinggi diperlukan, hal ini dapat diselesaikan dengan menambahkan gearbox, meningkatkan kecepatan motor, atau menggunakan penggerak subdivisi.tapi harga dari seluruh sistem relatif mahal, jadi jarang digunakan.
Ukuran motor stepper
Kami saat ini memiliki 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) motor stepper hibrida.ketika Anda memilih motor stepper hibrida.
Layanan kustomisasi
Kami menyediakan layanan kustomisasi pada motor termasuk lead wire number ((4wires/6wires/8wires), coil resistance, panjang kabel dan warna, juga kami memiliki beberapa tinggi untuk pelanggan untuk memilih.
Poros output biasa adalah poros D, jika pelanggan membutuhkan poros sekrup, kami menyediakan layanan kustomisasi pada sekrup timbal, dan Anda dapat menyesuaikan jenis sekrup timbal dan panjang poros.
Gambar di bawah ini adalah motor stepper hibrida khas dengan sekrup plumbum trapezoidal.
Waktu Pelaksanaan
Jika kita memiliki sampel di stok, kita bisa mengirim sampel dalam 3 hari.
Jika kita tidak memiliki sampel dalam stok, kita perlu untuk memproduksi mereka, waktu produksi adalah sekitar 20 hari kalender.
Untuk produksi massal, lead time tergantung pada jumlah pesanan.
