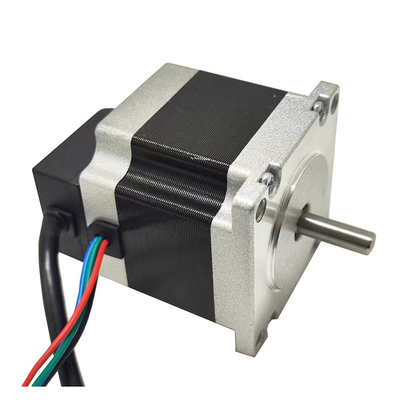

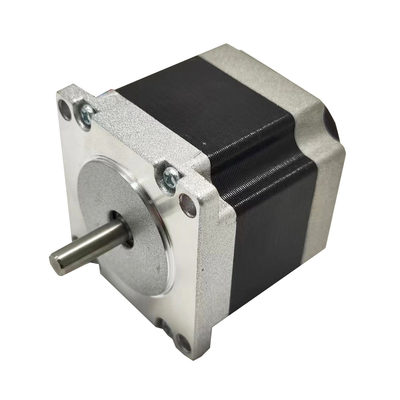

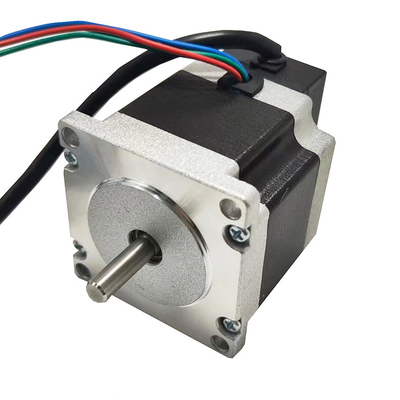

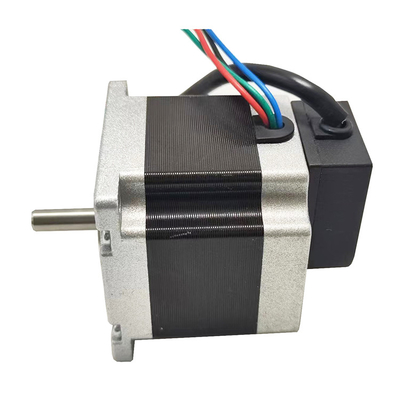

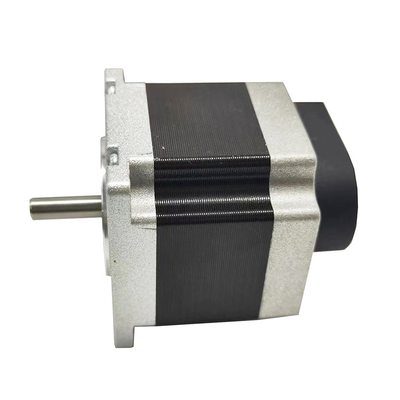

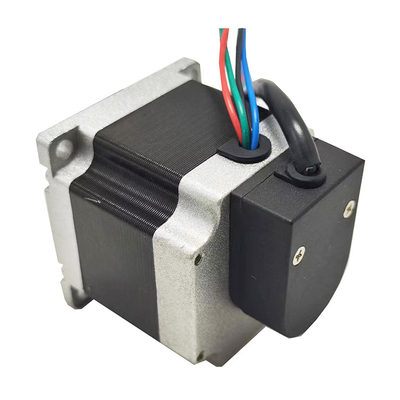

Keakuratan tinggi 57HS51 57mm NEMA 23 hibrida stepper motor dengan pengkode optik 500 resolusi PPR

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
Tempat asal Jiangsu, Tiongkok (Daratan)
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model 57HS51-EN
Kuantitas min Order 1 UNIT
Harga $25 - $45 / Units
Kemasan rincian Paket ekspor standar, atau dapat disesuaikan
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran T/T, Western Union, MoneyGram
Menyediakan kemampuan 10000 Unit per Bulan

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jenis mesin Motor Stepper Hibrid Ukuran motor 57mm (NEMA23)
Saat ini 1~4 A/fase Jenis pembuat kode Encoder Optik
Resolusi pembuat kode 500 PPR Sudut Langkah 1,8°/langkah
Tinggalkan pesan
Deskripsi Produk

Keakuratan tinggi 57HS51 57mm NEMA 23 hibrida stepper motor dengan pengkode optik 500 resolusi PPR

Ini adalah motor stepper hibrida 57mm dengan pengkode optik di bagian bawah.

Motor stepper hibrida 57mm memiliki sudut langkah 1,8°, juga dikenal sebagai motor NEMA 23.

Motor ini banyak digunakan untuk kontrol presisi tinggi.

Untuk mencapai loop tertutup, untuk kontrol presisi yang lebih tinggi, encoder diperlukan untuk memberikan sinyal umpan balik.

Encoder yang digunakan adalah encoder optik, dan kami memiliki resolusi yang berbeda termasuk 500, 1000, 2000 PPR dan lebih.

Encoder berisi tiga saluran: termasuk sinyal A, sinyal B dan sinyal Indeks.



Ukuran motor adalah 57mm, dan kita memiliki ketinggian yang berbeda untuk pilihan.

Dengan ketinggian yang lebih besar, motor memiliki torsi yang lebih besar, berat yang lebih besar dan biaya yang lebih tinggi.

Mohon konfirmasi parameter motor dan encoder sebelum konfirmasi pesanan.




Dimensi Mekanis:MM



Keakuratan tinggi 57HS51 57mm NEMA 23 hibrida stepper motor dengan pengkode optik 500 resolusi PPR 0

Aplikasi Tipikal

  • Printer 3D
  • Peralatan Pemantauan
  • Mesin Medis
  • Mesin penjual otomatis
  • Kendaraan Mesin
  • Mesin Ukiran CNC
  • Mesin ATM

Parameter motor:

Sudut langkah

(°)

Panjang motor

(mm)

Torsi tahan

(Kg*cm)

Saat ini

/fase

(A/fase)

Resistensi

(Ω/fase)

Induktansi

(mH/fase)

No. dari

petunjuk

Inersia rotasi

(g*cm2)

Berat badan

(KG)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



Parameter pengkode:

Jenis pengkode Pengkode optik
Resolusi 100/200/500/1000/1024/2000/2500PPR
Sinyal output Sinyal A, B, Indeks
Sumber daya listrik 5V DC
Frekuensi respons maksimum 100 kHz
Kecepatan rotasi maksimum 3000 rpm





Kurva torsi untuk referensiProduk di atas hanya model perwakilan, kami dapat menyesuaikan produk sesuai dengan kebutuhan pelanggan.Termasuk panjang dan diameter poros. Perusahaan kami juga dapat menyediakan layanan OEM.

Presentasi Rincian Produk

Keakuratan tinggi 57HS51 57mm NEMA 23 hibrida stepper motor dengan pengkode optik 500 resolusi PPR 1





Tentang motor stepper hibrida:

Motor stepper hibrida umumnya berbentuk persegi, dan motor stepper dapat diidentifikasi oleh bentuk luarnya yang unik.

Sebuah motor stepper hibrida memiliki sudut langkah 1,8° ((200 langkah/revolusi) atau sudut langkah 0,9° (400 langkah/revolusi).

Ada beberapa cara untuk memberi nama motor stepper hibrida:

Dengan unit Metrik (unit: mm) atau dengan unit Imperial (unit: inci)

Misalnya, motor 42mm = motor stepper 1,7 inci.

Jadi motor 42mm juga bisa disebut sebagai motor NEMA 17.

Penjelasan dari nama mesin stepper hibrida:

Misalnya, motor 42HS40 stepper:

42 berarti ukurannya adalah 42mm, jadi ini adalah motor NEMA17.

HS berarti Hybrid Stepper motor.

40 berarti ketinggian adalah motor 40mm.

Kami memiliki ketinggian yang berbeda untuk dipilih pelanggan, dengan ketinggian yang lebih besar, motor akan memiliki torsi yang lebih tinggi, berat yang lebih besar, dan harga yang lebih tinggi.

Ini adalah struktur internal dari motor stepper hibrida biasa.



Aplikasi motor stepper hibrida:

Karena resolusi tinggi dari motor stepper hibrida (200 atau 400 langkah per putaran), mereka banyak digunakan untuk aplikasi yang membutuhkan presisi tinggi, seperti:

Pencetakan 3D

Kontrol industri ((CNC, mesin penggilingan otomatis, mesin tekstil)

Peripheral komputer

Mesin pengemasan

Dan sistem otomatis lainnya yang membutuhkan kontrol presisi tinggi.
