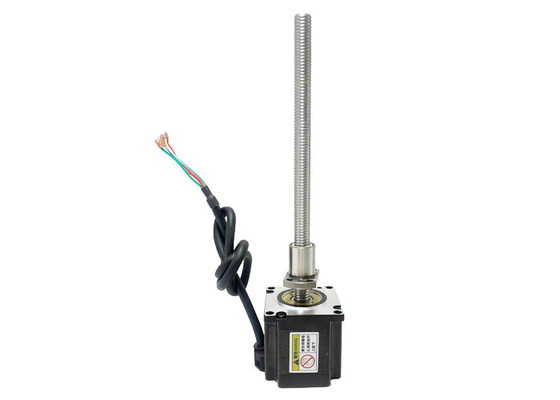

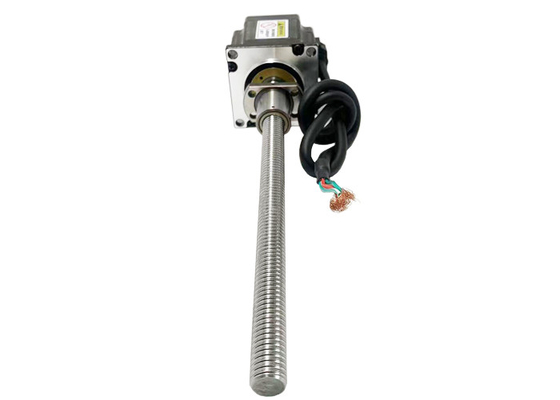

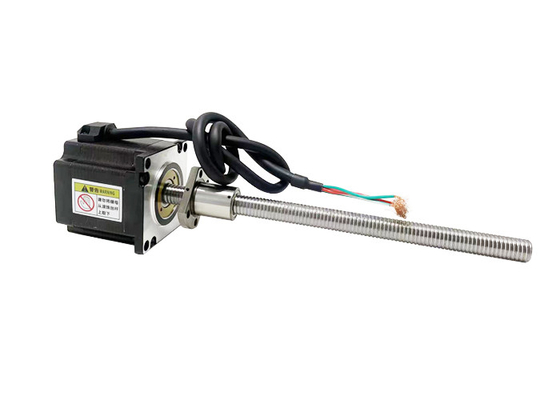

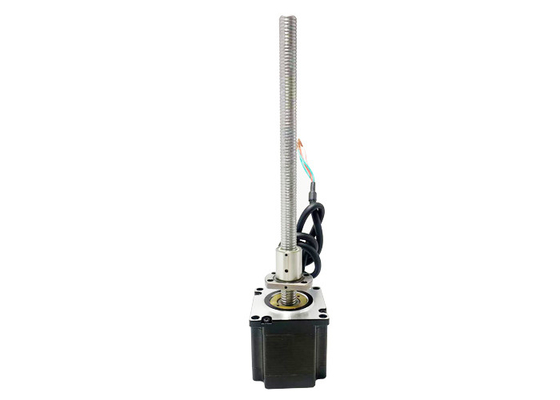

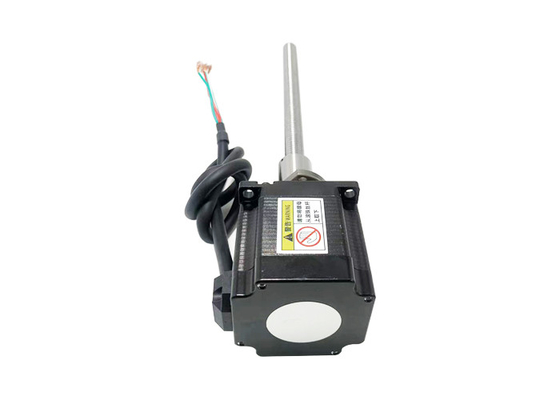

Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis

  • Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires for Medical diagnostic equipment
  • Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires for Medical diagnostic equipment
  • Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires for Medical diagnostic equipment
  • Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires for Medical diagnostic equipment
  • Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires for Medical diagnostic equipment
  • Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires for Medical diagnostic equipment
Tempat asal Cina
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model VSM57BSHSM
Kuantitas min Order 1 unit
Harga $85~$200/Unit
Kemasan rincian Paket ekspor standar, atau dapat disesuaikan
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran Serikat Barat, T/T, L/C, MoneyGram
Menyediakan kemampuan 1000000 Unit/tahun

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ukuran motor 57mm Sudut Langkah 1,8°
Tegangan (V) 2.3 / 3 / 3.1 / 3.8 Arus (A) 3/4
Perlawanan (Ohm) 0,75/1/0,78/0,95 Induktansi (mH) 2.5/4.5/3.3/4.5
Kabel utama 4 Kota ChangZhou
Tinggalkan pesan
Deskripsi Produk

Nema 23 (57mm) hibrida bola sekrup stepper motor 1.8° Step Angle 4 Lead Wire untuk peralatan diagnostik medis

Nema 23 (57mm) hibrida stepper motor, bipolar, 4 timbal, sekrup bola, kebisingan rendah, umur panjang, kinerja tinggi, CE dan RoHS bersertifikat.


Kapasitas beban besar, getaran kecil, kebisingan rendah, kecepatan cepat, respons cepat, operasi lancar, umur panjang, akurasi penentuan posisi yang tinggi (hingga ± 0,005mm)

Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 0



Deskripsi:



Nama produk

 Motor stepper sekrup bola hibrida 57 mm

Model

 VSM57BSHSM

Jenis

 Motor stepper hibrida

Sudut langkah

 1.8°

Tegangan (V)

 2.3 / 3 / 3.1 / 3.8

Arus (A)

 3 / 4

Resistensi (Ohm)

 00,75 / 1 / 0,78 / 0.95

Induktansi (mH)

 2.5 / 4.5 / 3.3 / 4.5
Kabel Timah 4

Panjang motor (mm)

45 / 55 / 65 / 75
Suhu Lingkungan -20°C ~ +50°C
Peningkatan Suhu 80K Max.
Kekuatan Dielektrik 1mA Max. @ 500V, 1KHz, 1detik.
Resistensi Isolasi 100MΩ Min. @500Vdc



Sertifikasi:



Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 1

Parameter listrik:

Ukuran Motor

Tegangan

/ Fase

(V)

Saat ini

/ Fase

(A)

Resistensi

/ Fase

(Ω)

Induktansi

/ Fase

(mH)

Jumlah

Kabel Timah

Inersia rotor

(g.cm)2)

Berat Motor

(g)

Panjang motor L

(mm)
57 2.3 3 0.75 2.5 4 150 580 45
57 3 3 1 4.5 4 300 710 55
57 3.1 4 0.78 3.3 4 400 880 65
57 3.8 4 0.95 4.5 4 480 950 75

VSM57BSHSM standar gambar kontur eksternal motor:



Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 2

Catatan:

Panjang sekrup timbal dapat disesuaikan

Mesin khusus layak di ujung sekrup timbal

Silakan hubungi kami untuk spesifikasi sekrup bola lebih lanjut.



VSM57BSHSMBall nut 1202 gambar garis besar:

Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 3



VSM57BSHSMBall nut 1205 gambar garis besar:

Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 4

VSM57BSHSMBall nut 1210 gambar garis besar:

Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 5





Kurva kecepatan dan dorongan:

57 seri 45mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan



Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 6



57 seri 55mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan



Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 7

Timah (mm) Kecepatan linier (mm/s)
2 2 4 6 8 10 12 14 16
5 5 10 15 20 25 30 35 40
10 10 20 30 40 50 60 70 80

Kondisi pengujian:Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V

57 seri 65mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan



Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 8

57 seri 75mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan

Nema 23 (57mm) hybrid ball screw stepper motor 1.8° Step Angle 4 Lead Wires untuk peralatan diagnostik Medis 9



Timah (mm) Kecepatan linier (mm/s)
2 2 4 6 8 10 12 14 16
5 5 10 15 20 25 30 35 40
10 10 20 30 40 50 60 70 80







Kondisi pengujian:Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V



Bidang aplikasi:



Peralatan diagnostik medis:Motor stepper sekrup bola hibrida 57 mm dapat digunakan dalam peralatan diagnostik medis seperti pemindai gambar, pemindai CT, peralatan sinar-X, instrumen MRI dan sebagainya.Kontrol dan stabilitas posisi presisi tinggi mereka memungkinkan gerakan dan posisi yang tepat selama akuisisi dan pemrosesan gambar medis.



Instrumen Ilmu Kehidupan:Dalam penelitian dan eksperimen ilmu kehidupan, motor stepper sekrup bola hibrida 57mm digunakan dalam sistem penanganan cairan otomatis, peralatan skrining dengan throughput tinggi, perangkat kultur sel,Pengurutan genKeakuratan tinggi dan keandalan motor ini memungkinkan mereka untuk memenuhi permintaan untuk kontrol gerakan dan posisi yang tepat dalam peralatan eksperimen.



Robot:Motor stepper sekrup bola hibrida 57mm banyak digunakan dalam robotika untuk drive sendi, gerakan lengan robot, dan penentuan posisi presisi.resolusi tinggi dan kebisingan rendah untuk memenuhi permintaan gerakan dan kontrol presisi dalam aplikasi robotika.



Peralatan laser:Motor stepper sekrup bola hibrida 57 mm dapat digunakan dalam peralatan laser untuk tugas-tugas seperti penyesuaian fokus, tabel panning, dan kontrol jalur optik.Kontrol posisi presisi tinggi dan stabilitas memungkinkan untuk merealisasikan fokus yang tepat dan posisi sinar laser.



Instrumen analisis:Dalam berbagai jenis instrumen analisis laboratorium, motor stepper sekrup bola hibrida 57mm dapat digunakan dalam pengolahan sampel otomatis, sistem pakan sampel, kromatograf cair,kromatografi gasGerakan presisi tinggi dan kinerja yang stabil dari motor-motor ini memainkan peran penting dalam meningkatkan akurasi dan efisiensi analisis laboratorium.



Peralatan produksi semikonduktor dan elektronik:Motor stepper sekrup bola hibrida 57mm digunakan untuk penentuan posisi presisi dan kontrol otomatisasi dalam peralatan produksi semikonduktor dan elektronik.dapat digunakan dalam peralatan pengujian chip semikonduktor, mesin pengemasan, teknologi pemasangan permukaan, pembuatan papan sirkuit cetak dan bidang lain untuk menyediakan kecepatan tinggi, presisi tinggi dan kontrol gerak yang dapat diandalkan.



Peralatan otomatisasi non-standar dan berbagai jenis peralatan otomatisasi:Motor stepper sekrup bola hibrida 57mm cocok untuk berbagai peralatan otomatisasi non-standar dan jalur produksi otomatis.Sistem perakitan otomatis, peralatan kemasan, mesin cetak, peralatan tekstil, dll. Mereka memberikan kontrol posisi yang tepat dan kinerja gerak yang dapat diandalkan untuk memenuhi kebutuhan otomatisasi di berbagai bidang.



Keuntungan:



Rasio torsi tinggi ke inersia:Motor stepper sekrup bola hibrida memiliki rasio torsi ke inersia yang tinggi, yang berarti mereka dapat memberikan output torsi yang signifikan relatif terhadap ukuran dan berat mereka.Hal ini membuat mereka ideal untuk aplikasi yang membutuhkan torsi tinggi dalam faktor bentuk yang kompak, seperti robotika, mesin CNC, dan sistem otomatisasi.



Kecepatan tinggi dan perlambatan:Motor ini mampu mempercepat dan memperlambat dengan cepat, memungkinkan gerakan yang cepat dan tepat.Inersia rendah dari rotor dan output torsi tinggi memungkinkan motor untuk merespon dengan cepat ke sinyal kontrol, yang menghasilkan waktu start-stop yang lebih cepat dan peningkatan kinerja sistem secara keseluruhan.



Microstepping halus:Motor stepper sekrup bola hibrida sangat cocok untuk operasi microstepping, yang memungkinkan resolusi yang lebih halus dan kontrol gerak yang lebih halus.Microstepping membagi setiap langkah lengkap menjadi sub-langkah yang lebih kecil, mengurangi ukuran langkah dan meminimalkan getaran, kebisingan, dan efek resonansi.seperti printer 3D dan sistem posisi linier.



Tanggapan negatif rendah:Mekanisme sekrup bola di motor ini membantu meminimalkan reaksi balik, yang merupakan permainan atau celah antara rotor dan beban.karena ada kehilangan gerakan minimal saat mengubah arah atau membalikkan gerakanHal ini sangat penting untuk aplikasi yang membutuhkan posisi yang tepat dan dapat diulang, seperti mesin pick-and-place dan sistem optik.



Tanggapan Dinamis Tinggi:Kombinasi dari motor stepper hibrida dan mekanisme sekrup bola memungkinkan respon dinamis yang tinggi, yang berarti motor dapat dengan cepat dan akurat mengikuti perubahan sinyal kontrol.Responsibilitas ini penting untuk aplikasi yang melibatkan perubahan kecepatan yang cepat, arah, atau posisi, seperti mesin berkecepatan tinggi dan sistem kontrol gerak dinamis.



Efisiensi termal:Motor stepper sekrup bola hibrida dirancang untuk memiliki efisiensi termal yang baik, yang memungkinkan disipasi panas yang efektif selama operasi.Ini membantu mencegah overheating dan memastikan kinerja motor yang stabil, bahkan selama penggunaan yang berkepanjangan atau dalam aplikasi yang menuntut.



Solusi yang hemat biaya:Motor stepper sekrup bola hibrida menawarkan solusi yang hemat biaya untuk aplikasi yang membutuhkan presisi dan torsi yang tinggi.Motor stepper hibrida memberikan keseimbangan antara kinerjaMereka sering menjadi pilihan yang disukai untuk aplikasi di mana biaya adalah faktor yang signifikan, tanpa mengorbankan kualitas dan kinerja.



Persyaratan pemilihan motor:

Pergerakan/arah pemasangan

¢Keperluan beban

¢Keperluan stroke

“Permintaan pemesinan akhir

Permintaan presisi

¢ Persyaratan umpan balik pengkode

¢ Persyaratan penyesuaian manual

¢Keperluan Lingkungan
