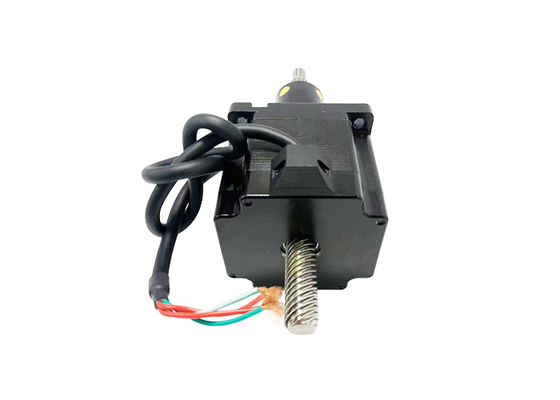

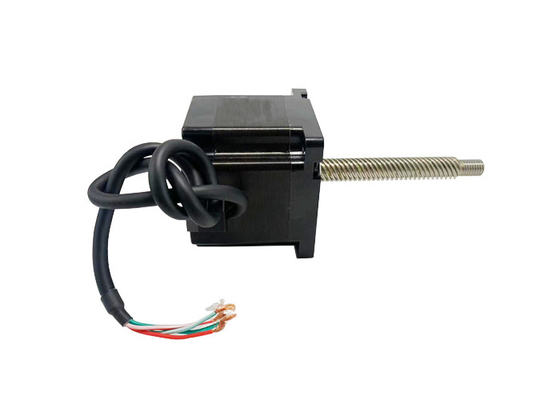

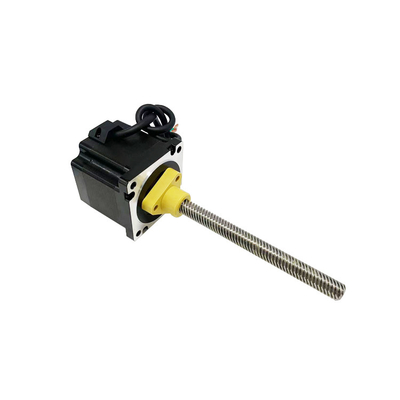

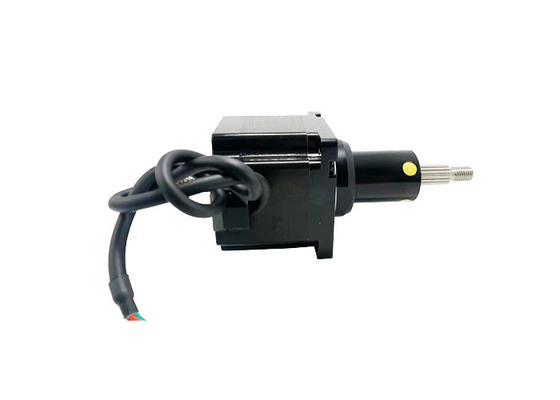

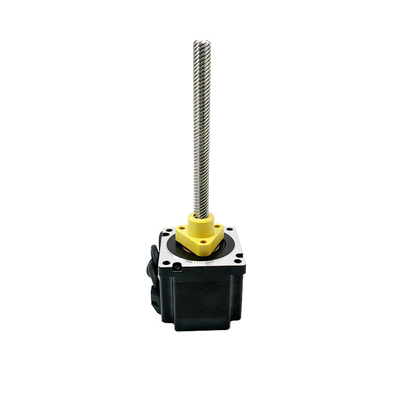

Nema 34 (86mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, peralatan formal
Tempat asal | Cina |
---|---|
Nama merek | VIC-TECH |
Sertifikasi | RoHS |
Nomor model | VSM86HSM |
Kuantitas min Order | 1 unit |
Harga | $100~$171/Unit |
Kemasan rincian | Paket ekspor standar, atau dapat disesuaikan |
Waktu pengiriman | 15-30 hari kerja |
Syarat-syarat pembayaran | Serikat Barat, T/T, L/C, MoneyGram |
Menyediakan kemampuan | 1000000 Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xUkuran motor | 86mm | Sudut Langkah | 1,8° |
---|---|---|---|
Tegangan (V) | 3 / 4.8 | Arus (A) | 6 |
Perlawanan (Ohm) | 0,5 / 0,8 | Induktansi (mH) | 4 / 8.5 |
Kabel utama | 4 | Kota | ChangZhou |
Nema 34 (86mm) hibrida stepper motor, bipolar, 4 timbal, ACME timbal sekrup, rendah kebisingan, umur panjang, peralatan formik

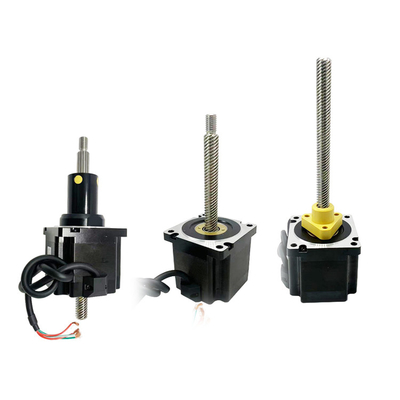

Motor stepper hibrida 86mm ini tersedia dalam tiga jenis: external driven, through-axis, dan through-fixed axis.
ACME lead screw stepper motor mengubah gerak putar menjadi gerakan linier, dengan menggunakan sekrup timbal; sekrup timbal memiliki berbagai kombinasi diameter dan timbal,untuk memenuhi persyaratan aplikasi yang berbeda.
Motor stepper sekrup timah biasanya digunakan dalam aplikasi yang membutuhkan gerakan linier presisi, kebisingan rendah, hemat biaya tinggi, seperti peralatan medis, perangkat telekomunikasi, dll.
ThinkerMotion menawarkan berbagai motor stepper sekrup timbal (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) dengan rentang beban dari 30N hingga 2400N dan 3 jenis tersedia (eksternal, captive,non captive). kustomisasi dapat diproses per permintaan, seperti panjang sekrup & ujung sekrup, rem magnetik, encoder, anti-backlash nut, dll; dan sekrup timbal juga dapat Teflon dilapisi atas permintaan.
Deskripsi:
Nama produk |
Motor stepper hibrida 86 mm |
Model |
VSM86HSM |
Jenis |
Motor stepper hibrida |
Sudut langkah |
1.8° |
Tegangan (V) |
3/4.8 |
Arus (A) |
6 |
Resistensi (Ohm) |
0.5/0.8 |
Induktansi (mH) |
4/8.5 |
Kabel Timah | 4 |
Panjang motor (mm) |
76/114 |
Suhu Lingkungan | -20°C ~ +50°C |
Peningkatan Suhu | 80K Max. |
Kekuatan Dielektrik | 1mA Max. @ 500V, 1KHz, 1detik. |
Resistensi Isolasi | 100MΩ Min. @500Vdc |
Sertifikasi:
Parameter listrik:
Ukuran Motor |
Tegangan / Fase (V) |
Saat ini / Fase (A) |
Resistensi / Fase (Ω) |
Induktansi / Fase (mH) |
Jumlah Kabel Timah |
Inersia rotor (g.cm)2) |
Berat Motor (g) |
Panjang motor L (mm) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Spesifikasi sekrup timbal dan parameter kinerja:
Diameter (mm) |
Timah (mm) |
Langkah (mm) |
Daya mati kekuatan penguncian diri (N) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
Catatan: Untuk spesifikasi sekrup timah lebih lanjut, silakan hubungi kami.
VSM86HSM standar gambar kontur eksternal motor:
Catatan:
Panjang sekrup timbal dapat disesuaikan
Mesin khusus layak di ujung sekrup timbal
Gambar garis besar motor hibrida stepper 86 mm standar:
Catatan:
Mesin khusus layak di ujung sekrup timbal
Stroke S (mm) |
Dimensi A (mm) |
Dimensi B (mm) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
86mm Hybrid Motor Stepper Standar Melalui-Fixed Motor Outline Drawing:
Catatan:
Panjang sekrup timbal dapat disesuaikan
Mesin khusus layak di ujung sekrup timbal
Kurva kecepatan dan dorongan:
86 seri 76mm panjang motor bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ15.88mm sekrup timbal)
86 seri 114mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ15.88mm sekrup timbal)
Timah (mm) | Kecepatan linier (mm/s) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
Kondisi pengujian:
Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V
Bidang aplikasi:
Mesin alat CNC:Motor stepper hibrida 86mm banyak digunakan dalam alat mesin CNC untuk mengontrol gerakan dan posisi alat pemotong untuk mewujudkan operasi pemesinan presisi tinggi.
Peralatan otomatisasi:Motor stepper hibrida 86mm dapat digunakan dalam berbagai peralatan otomatisasi, seperti mesin pengemasan otomatis, sistem pemisahan otomatis, jalur produksi otomatis, dll.,untuk mengontrol gerakan dan posisi.
Pencetakan 3D:Dalam bidang pencetakan 3D, motor stepper hibrida 86 mm digunakan untuk mengontrol posisi dan gerakan kepala cetak untuk mewujudkan operasi pencetakan yang tepat.
Perangkat medis:Motor stepper hibrida 86 mm banyak digunakan dalam perangkat medis, seperti pompa jarum suntik medis, robot medis, peralatan pemindaian medis, dll. untuk kontrol posisi dan kontrol gerakan yang tepat.
Peralatan telekomunikasi:Motor stepper hibrida 86 mm dapat digunakan untuk penentuan posisi dan kontrol presisi dalam peralatan telekomunikasi, seperti sistem penentuan posisi antena komunikasi,kontrol yang tepat dari peralatan serat optik.
Mesin tekstil:Dalam industri tekstil, motor stepper hibrida 86 mm dapat digunakan untuk mengendalikan mesin pemintal, tenun dan peralatan lainnya untuk memastikan akurasi dan stabilitas proses tekstil.
Robot:Motor stepper hibrida 86 mm dapat digunakan dalam berbagai aplikasi robotika, termasuk robot industri, robot layanan, robot kolaboratif, dll, untuk gerakan dan operasi yang tepat.
Sistem penyimpanan otomatis:Dalam sistem penyimpanan dan logistik otomatis, motor stepper hibrida 86mm dapat digunakan untuk mengontrol sabuk pengantar, lift,stacker dan peralatan lainnya untuk mencapai posisi dan penanganan item yang akurat.
Keuntungan:
Gerakan halus dan tepat:Motor stepper hibrida 86 mm dapat mencapai gerakan yang halus dan tepat karena resolusi langkah yang melekat.mengurangi risiko getaran dan memastikan kinerja berkualitas tinggi.
Torsi tinggi pada kecepatan rendah:Motor stepper hibrida memberikan output torsi tinggi bahkan pada kecepatan rendah, sehingga cocok untuk aplikasi yang membutuhkan pegangan yang kuat atau torsi awal.Karakteristik ini sangat menguntungkan dalam situasi di mana motor perlu mempertahankan posisi terhadap kekuatan eksternal.
Berbagai resolusi langkah:Motor stepper hibrida 86mm menawarkan berbagai resolusi langkah, memungkinkan kontrol gerakan yang halus. Dengan menggunakan teknik microstepping, motor dapat membagi setiap langkah menjadi sub-langkah yang lebih kecil,menghasilkan gerakan yang lebih halus dan akurasi posisi yang lebih baik.
Mudah dikendarai dan dikontrol: Motor stepper hibrida memiliki arsitektur penggerak dan kontrol yang sederhana, biasanya menggunakan sinyal pulsa dan arah.Hal ini membuat mereka mudah untuk mengintegrasikan ke dalam berbagai sistem kontrol, mengurangi kompleksitas dan waktu pengembangan.
Keandalan tinggi dan daya tahan:Motor stepper hibrida 86mm dikenal karena ketahanan dan umur operasi yang panjang.tanpa mengorbankan kinerja.
Solusi hemat biaya:Motor stepper hibrida menawarkan solusi yang hemat biaya dibandingkan dengan teknologi kontrol gerak lainnya, seperti servo motor.membuat mereka cocok untuk aplikasi di mana pertimbangan anggaran penting.
Aplikasi serbaguna:Motor stepper hibrida 86mm menemukan aplikasi di berbagai industri, termasuk robotika, otomatisasi, manufaktur, pencetakan 3D, peralatan medis, dan banyak lagi.Kemampuan serbaguna mereka memungkinkan mereka untuk digunakan dalam berbagai aplikasi yang membutuhkan posisi yang tepat dan kontrol.
Persyaratan pemilihan motor:
Pergerakan/arah pemasangan
¢Keperluan beban
¢Keperluan stroke
Permintaan pemesinan akhir
Permintaan presisi
¢ Persyaratan umpan balik pengkode
¢ Persyaratan penyesuaian manual
¢Keperluan Lingkungan
