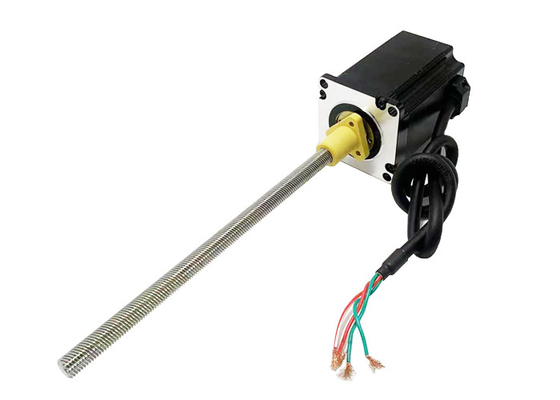

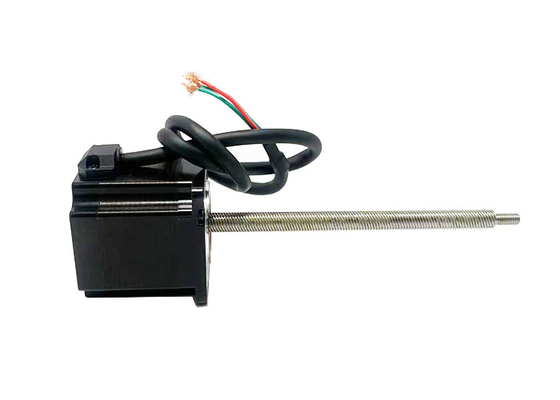

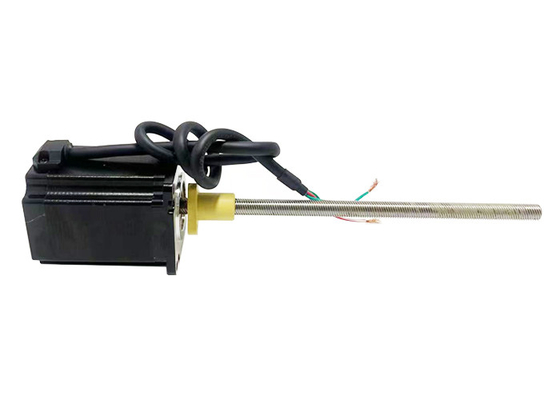

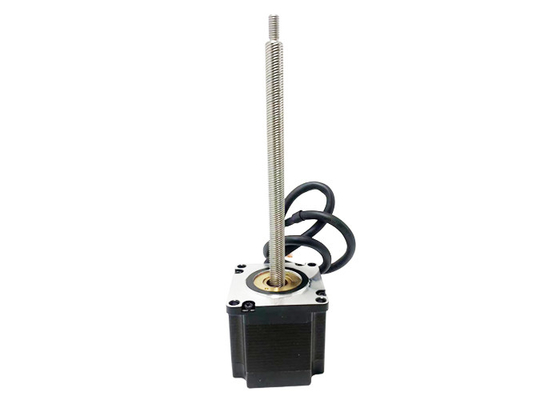

Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi.

  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Tempat asal Cina
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model VSM57HSM
Kuantitas min Order 1 unit
Harga $40~$94/Unit
Kemasan rincian Paket ekspor standar, atau dapat disesuaikan
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran Serikat Barat, T/T, L/C, MoneyGram
Menyediakan kemampuan 1000000 Unit/tahun

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ukuran motor 57mm Sudut Langkah 1,8°
Tegangan (V) 2.3 / 3 / 3.1 / 3.8 Arus (A) 3/4
Perlawanan (Ohm) 0,75 / 1 / 0,78 / 0,95 Induktansi (mH) 2,5 / 4,5 / 3,3 / 4,5
Kabel utama 4 Kota ChangZhou
Tinggalkan pesan
Deskripsi Produk

Nema 23 (57mm) hibrida stepper motor, bipolar, 4-lead, ACME lead screw, kebisingan rendah, umur panjang, kinerja tinggi.

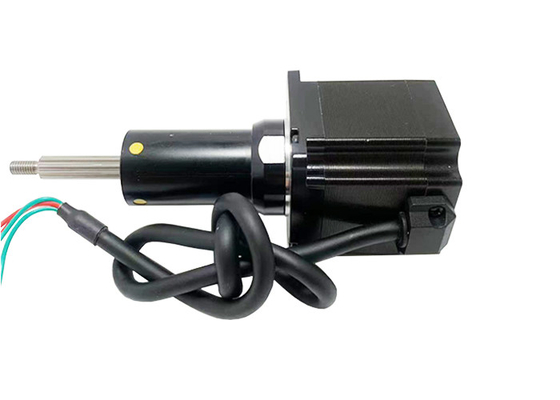

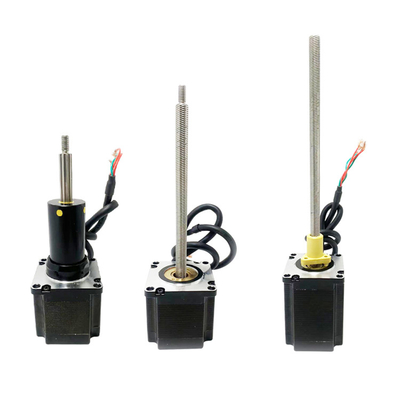

Motor stepper hibrida 57mm ini tersedia dalam tiga jenis: drive eksternal, melalui sumbu, dan melalui sumbu tetap. Anda dapat memilih sesuai dengan kebutuhan spesifik Anda.

Motor ini tersedia dalam ukuran 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
Panjang langkah, 0,001524mm ~ 0,127mm

Kinerja Dorongan maksimum hingga 240 kg, kenaikan suhu rendah, getaran rendah, kebisingan rendah, umur panjang (hingga 5 juta siklus), akurasi penentuan posisi yang tinggi (hingga ± 0,01 mm)









Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 0





Deskripsi:



Nama produk

 Motor stepper hibrida 57 mm

Model

 VSM57HSM

Jenis

 Motor stepper hibrida

Sudut langkah

 1.8°

Tegangan (V)

 2.3 / 3 / 3.1 / 3.8

Arus (A)

 3/4

Resistensi (Ohm)

 00,75 / 1 / 0,78 / 0.95

Induktansi (mH)

2.5 / 4.5 / 3.3 / 4.5
Kabel Timah 4

Panjang motor (mm)

45 / 55 / 65 / 75
Suhu Lingkungan -20°C ~ +50°C
Peningkatan Suhu 80K Max.
Kekuatan Dielektrik 1mA Max. @ 500V, 1KHz, 1detik.
Resistensi Isolasi 100MΩ Min. @500Vdc



Sertifikasi:



Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 1

Parameter listrik:

Ukuran Motor

Tegangan

/ Fase

(V)

Saat ini

/ Fase

(A)

Resistensi

/ Fase

(Ω)

Induktansi

/ Fase

(mH)

Jumlah

Kabel Timah

Inersia rotor

(g.cm)2)

Berat Motor

(g)

Panjang motor L

(mm)
57 2.3 3 0.75 2.5 4 150 580 45
57 3 3 1 4.5 4 300 710 55
57 3.1 4 0.78 3.3 4 400 880 65
57 3.8 4 0.95 4.5 4 480 950 75


Spesifikasi sekrup timbal dan parameter kinerja:



Diameter

(mm)

Timah

(mm)

Langkah

(mm)

Daya mati kekuatan penguncian diri

(N)
9.525 1.27 0.00635 800
9.525 2.54 0.0127 300
9.525 5.08 0.0254 90
9.525 10.16 0.0508 30
9.525 25.4 0.127 6



Catatan: Untuk spesifikasi sekrup timah lebih lanjut, silakan hubungi kami.



VSM57HSM standar gambar kontur eksternal motor:



Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 2

Catatan:

Panjang sekrup timbal dapat disesuaikan

Mesin khusus layak di ujung sekrup timbal



Gambar garis besar motor hibrida stepper 57mm standar:

Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 3





Catatan:

Mesin khusus layak di ujung sekrup timbal

Stroke S

(mm)

Dimensi A

(mm)

 Dimensi B (mm)
L = 45 L = 55 L = 65 L = 75
12.7 24.1 1.1 0 0 0
19.1 30.5 7.5 0 0 0
25.4 36.8 13.8 4.8 0 0
31.8 43.2 20.2 11.2 0.2 0
38.1 49.5 26.5 17.5 6.5 0
50.8 62.2 39.2 30.2 19.2 9.1
63.5 74.9 51.9 42.9 31.9 21.9


57mm Hybrid Motor Stepper Standar Melalui Motor Fiksikan Gambar Outline:

Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 4

Catatan:

Panjang sekrup timbal dapat disesuaikan

Mesin khusus layak di ujung sekrup timbal



Kurva kecepatan dan dorongan:

57 seri 45mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ9.525mm sekrup timbal)

Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 5





57 seri 55mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ9.525mm sekrup timbal)



Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 6











Timah (mm) Kecepatan linier (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

Kondisi pengujian:

Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V

57 seri 65mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ9.525mm sekrup timbal)



Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 7

57 seri 75mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ9.525mm sekrup timbal)



Nema 23 (57mm) motor stepper hybrid, bipolar, 4-lead, sekrup lead ACME, kebisingan rendah, umur panjang, kinerja tinggi. 8



Timah (mm) Kecepatan linier (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

Kondisi pengujian:

Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V







Bidang aplikasi:



Pencetakan 3D:Motor stepper hibrida 57 mm banyak digunakan dalam printer 3D untuk mengontrol posisi dan gerakan kepala cetak.



Alat mesin CNC:Dalam alat mesin kontrol numerik komputer (CNC), motor stepper hibrida 57mm digunakan untuk mengontrol gerakan alat pemotong untuk operasi pemesinan yang tepat.



Peralatan otomatisasi:Motor stepper hibrida 57mm dapat digunakan dalam berbagai peralatan otomatisasi, seperti mesin pengemasan otomatis, sistem pemisahan otomatis, jalur perakitan otomatis, dll.,untuk mengontrol gerakan dan posisi.



Mesin tekstil:Dalam industri tekstil, motor stepper hibrida 57 mm dapat digunakan untuk mengendalikan mesin pemintal, tenun dan peralatan lainnya untuk memastikan akurasi dan stabilitas proses tekstil.



Peralatan medis:Motor stepper hibrida 57 mm banyak digunakan dalam peralatan medis seperti pompa jarum suntik medis, robot medis, peralatan pemindaian gambar, dll. untuk kontrol posisi dan kontrol gerakan yang tepat.



Robot:Motor stepper hibrida 57 mm digunakan dalam berbagai aplikasi robotika, termasuk robot industri, robot layanan, robot kolaboratif, dll, untuk gerakan dan manipulasi yang tepat.



Sistem penyimpanan otomatis:Dalam sistem penyimpanan dan logistik otomatis, motor stepper hibrida 57mm dapat digunakan untuk mengontrol sabuk pengantar, lift,crane stacker dan peralatan lainnya untuk mencapai posisi dan penanganan item yang akurat.



Ini hanya beberapa aplikasi khas dari motor stepper hibrida 57mm, dan sebenarnya mereka banyak digunakan di banyak bidang lain, termasuk peralatan pencetakan, sistem keamanan,instrumen presisi, dan sebagainya.

Keuntungan:



Rasio torsi tinggi terhadap ukuran:Meskipun ukurannya yang kompak, motor stepper hibrida 57mm dapat memberikan output torsi tinggi. Hal ini membuatnya cocok untuk aplikasi di mana ruang terbatas, tetapi torsi tinggi diperlukan.



Kontrol dengan loop terbuka:Motor stepper hibrida dapat beroperasi dalam sistem kontrol loop terbuka, yang berarti mereka tidak memerlukan perangkat umpan balik posisi seperti encoder.Ini menyederhanakan sistem kontrol dan mengurangi biaya keseluruhan.



Posisi yang tepat:Motor stepper hibrida menyediakan kemampuan penentuan posisi yang tepat karena resolusi langkah yang melekat.



Operasi lancar:Motor stepper hibrida dapat mencapai operasi yang lancar, terutama ketika didorong dengan teknik microstamping.menghasilkan gerakan yang lebih halus dan mengurangi getaran.



Waktu respons cepat:Motor stepper hibrida memiliki waktu respons yang cepat, memungkinkan akselerasi dan perlambatan yang cepat. Fitur ini bermanfaat untuk aplikasi yang membutuhkan gerakan dinamis dan lincah.



Keandalan tinggi dan daya tahan:Motor stepper hibrida dikenal karena ketahanan dan keandalan mereka. Mereka memiliki umur operasi yang panjang, persyaratan pemeliharaan yang rendah, dan dapat menahan kondisi operasi yang keras.



Solusi hemat biaya:Dibandingkan dengan teknologi kontrol gerak lainnya seperti motor servo, motor stepper hibrida umumnya menawarkan solusi yang lebih hemat biaya.Mereka memberikan keseimbangan yang baik antara kinerja dan keterjangkauan.



Integrasi mudah:Motor stepper hibrida tersedia secara luas dan kompatibel dengan berbagai elektronik penggerak dan sistem kontrol.



Efisiensi energi:Motor stepper hibrida hanya mengkonsumsi daya saat bergerak, sehingga mereka hemat energi.

Persyaratan pemilihan motor:

Pergerakan/arah pemasangan

¢Keperluan beban

¢Keperluan stroke

“Permintaan pemesinan akhir

Permintaan presisi

¢ Persyaratan umpan balik pengkode

¢ Persyaratan penyesuaian manual

¢Keperluan Lingkungan



Lokakarya produksi:
