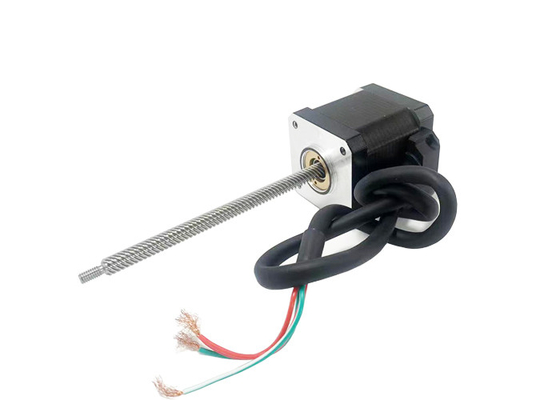

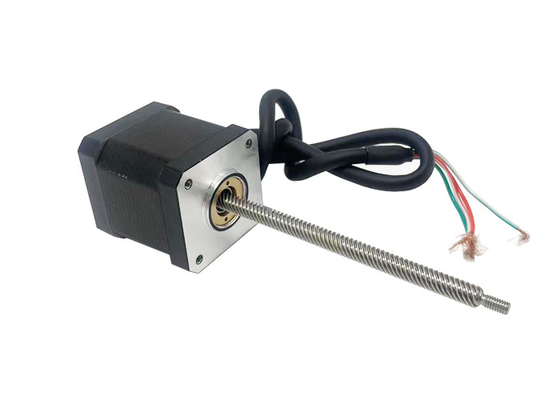

Nema 17 (42mm) motor stepper hybrid, bipolar, 4-lead, ACME lead screw, Step Angle 1.8°, umur panjang, kinerja tinggi.
Tempat asal | Cina |
---|---|
Nama merek | VIC-TECH |
Sertifikasi | RoHS |
Nomor model | VSM42HSM |
Kuantitas min Order | 1 unit |
Harga | $24~$68/Unit |
Kemasan rincian | Paket ekspor standar, atau dapat disesuaikan |
Waktu pengiriman | 15-30 hari kerja |
Syarat-syarat pembayaran | Serikat Barat, T/T, L/C, MoneyGram |
Menyediakan kemampuan | 1000000 Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xUkuran motor | 42mm | Sudut Langkah | 1,8° |
---|---|---|---|
Tegangan (V) | 2,6/ 2/2,5 | Arus (A) | 1,5/2,5 |
Perlawanan (Ohm) | 1,8 / 0,8/1 | Induktansi (mH) | 1,8/2,8/ 4,6 |
Kabel utama | 4 | Kota | ChangZhou |
Nema 17 (42mm) hibrida stepper motor, bipolar, 4-lead, ACME lead screw, Step Angle 1.8 °, umur panjang, kinerja tinggi.

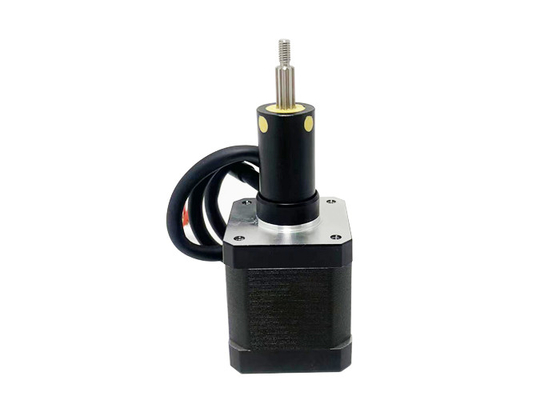

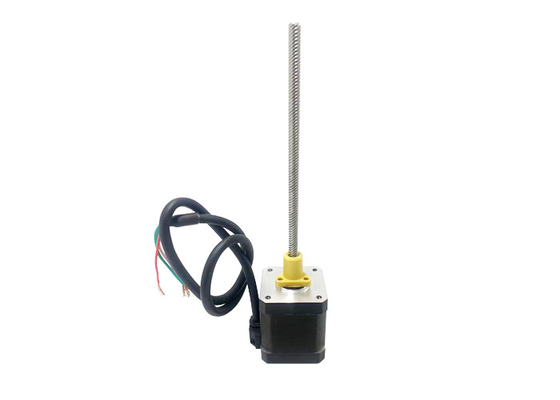

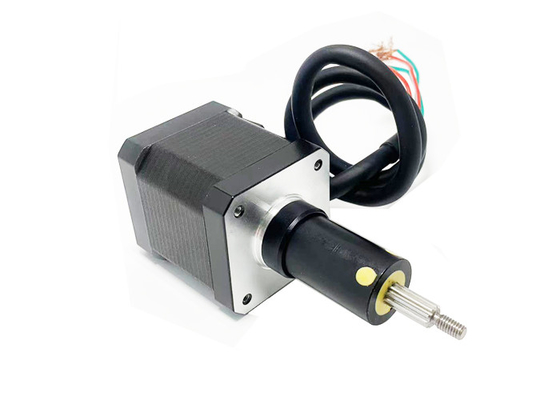

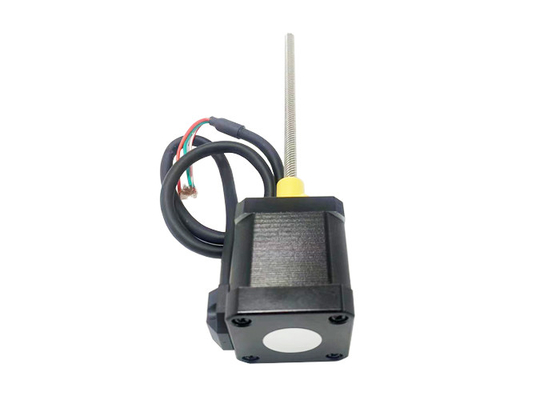

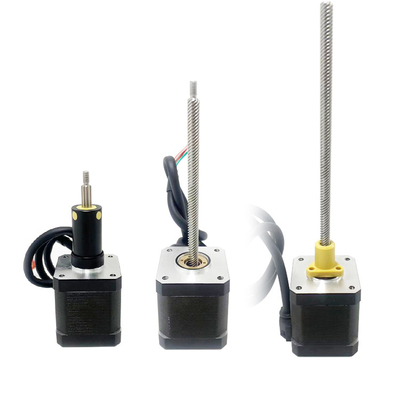

Motor stepper hibrida 42mm ini tersedia dalam tiga jenis: drive eksternal, melalui sumbu, dan melalui sumbu tetap.
Deskripsi:
Nama produk |
Motor stepper hibrida 42 mm |
Model |
VSM42HSM |
Jenis |
Motor stepper hibrida |
Sudut langkah |
1.8° |
Tegangan (V) |
2/ 2.6/ 3.3 |
Arus (A) |
1.5/2.5 |
Resistensi (Ohm) |
0.8/1.8/2.2 |
Induktansi (mH) |
1.8/2.8/4.6 |
Kabel Timah | 4 |
Panjang motor (mm) |
34/48/46 |
Suhu Lingkungan | -20°C ~ +50°C |
Peningkatan Suhu | 80K Max. |
Kekuatan Dielektrik | 1mA Max. @ 500V, 1KHz, 1detik. |
Resistensi Isolasi | 100MΩ Min. @500Vdc |
Sertifikasi:
Parameter listrik:
Ukuran Motor |
Tegangan / Fase (V) |
Saat ini / Fase (A) |
Resistensi / Fase (Ω) |
Induktansi / Fase (mH) |
Jumlah Kabel Timah |
Inersia rotor (g.cm)2) |
Berat Motor (g) |
Panjang motor L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Spesifikasi sekrup timbal dan parameter kinerja:
Diameter (mm) |
Timah (mm) |
Langkah (mm) |
Daya mati kekuatan penguncian diri (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Catatan: Untuk spesifikasi sekrup timah lebih lanjut, silakan hubungi kami.
VSM42HSM standar gambar kontur eksternal motor:
Catatan:
Panjang sekrup timbal dapat disesuaikan
Mesin khusus layak di ujung sekrup timbal
Gambar garis besar motor hibrida stepper 42 mm standar:
Catatan:
Mesin khusus layak di ujung sekrup timbal
Stroke S (mm) |
Dimensi A (mm) |
Dimensi B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42mm Hybrid Motor Stepper Standar Melalui Motor Fiksikan Gambar Outline:
Catatan:
Panjang sekrup timbal dapat disesuaikan
Mesin khusus layak di ujung sekrup timbal
Kurva kecepatan dan dorongan:
42 seri 34mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ6,35mm sekrup timbal)
42 seri 40mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ6,35mm sekrup timbal)
Timah (mm) | Kecepatan linier (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Kondisi pengujian:
Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V
42 seri 48mm motor panjang bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ6,35mm sekrup timbal)
42 seri 60mm panjang motor bipolar Chopper drive
100% frekuensi pulsa arus dan kurva dorongan (Φ6,35mm sekrup timbal)
Timah (mm) | Kecepatan linier (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Kondisi pengujian:
Helikopter drive, tidak ramping, setengah mikro-stepping, drive tegangan 40V
Bidang aplikasi:
Peralatan otomatisasi:Motor stepper hibrida 42mm banyak digunakan dalam berbagai peralatan otomatisasi, termasuk mesin kemasan otomatis, jalur produksi otomatis, alat mesin, dan peralatan pencetakan.Mereka menyediakan kontrol posisi yang akurat dan output torsi tinggi untuk memenuhi persyaratan peralatan otomatisasi untuk gerakan presisi dan keandalan.
Printer 3D:Motor stepper hibrida 42 mm memainkan peran kunci dalam printer 3D. Mereka digunakan untuk menggerakkan kepala cetak untuk kontrol posisi presisi tinggi dan untuk mewujudkan operasi pencetakan yang tepat.Motor ini menawarkan akurasi posisi yang baik dan keandalan, yang membantu meningkatkan kinerja dan kualitas cetak printer 3D.
Perangkat medis:Motor stepper hibrida 42 mm banyak digunakan dalam perangkat medis.motor ini digunakan untuk mengontrol platform berputar dan bagian bergerakSelain itu, mereka digunakan untuk pengendalian posisi presisi dalam perangkat medis seperti robot bedah, jarum suntik, dan pemrosesan sampel otomatis.
Robot:Motor stepper hibrida 42 mm memainkan peran penting dalam robotika. Mereka dapat digunakan untuk menggerakkan sendi robot, memberikan kontrol posisi dan output torsi presisi tinggi.Aplikasi robotika termasuk robot industri, robot layanan, dan robot medis.
Mobil:Motor stepper hibrida 42mm memiliki aplikasi dalam peralatan otomotif. Mereka digunakan dalam berbagai sistem kontrol di dalam mobil, seperti pengaturan kursi mobil, mengangkat dan menurunkan jendela,dan penyesuaian kaca spion belakangMotor ini memberikan kontrol posisi presisi tinggi dan kinerja yang dapat diandalkan untuk memastikan operasi peralatan otomotif yang tepat.
Smart Home dan Consumer Electronics:Motor stepper hibrida 42mm digunakan dalam rumah pintar dan elektronik konsumen. Mereka dapat digunakan dalam perangkat seperti kunci pintu pintar, kepala kamera, gorden pintar, vakum robot, dll.untuk menyediakan kontrol posisi yang tepat dan fungsi gerak.
Selain aplikasi di atas, motor stepper hibrida 42 mm juga dapat digunakan dalam peralatan tekstil, sistem pemantauan keamanan, kontrol pencahayaan panggung,dan area lain yang membutuhkan kontrol posisi yang tepat dan kinerja yang dapat diandalkanSecara keseluruhan, motor stepper hibrida 42mm memiliki berbagai aplikasi di berbagai industri.
Keuntungan:
Torsi pada kecepatan rendah:Motor stepper hibrida 42 mm menunjukkan kinerja torsi yang sangat baik pada kecepatan rendah. Mereka dapat menghasilkan torsi tahan tinggi, memungkinkan mereka untuk memulai dan beroperasi dengan lancar bahkan pada kecepatan yang sangat rendah.Karakteristik ini membuat mereka cocok untuk aplikasi yang membutuhkan kontrol yang tepat dan gerakan lambat, seperti robotika, peralatan otomatisasi, dan perangkat medis.
Keakuratan Posisi:Dengan resolusi langkah yang halus, mereka dapat mencapai posisi yang tepat dan kontrol gerak yang akurat.Hal ini sangat penting dalam aplikasi yang membutuhkan posisi yang tepat, seperti mesin CNC, printer 3D, dan sistem pick and place.
Kemampuan Mengunci Sendiri:Motor stepper hibrida memiliki kemampuan untuk mengunci diri sendiri ketika gulungan tidak diberi energi.yang menguntungkan dalam aplikasi di mana memegang posisi tanpa daya diperlukan, seperti di lengan robot atau posisier.
Biaya efektif:Motor stepper hibrida 42mm menyediakan solusi hemat biaya untuk banyak aplikasi. Dibandingkan dengan jenis motor lain, seperti motor servo, mereka umumnya lebih terjangkau.kesederhanaan sistem kontrol dan tidak adanya sensor umpan balik berkontribusi pada efektivitas biaya mereka.
Berbagai kecepatan operasi:Motor ini dapat beroperasi pada berbagai kecepatan, mulai dari kecepatan yang sangat rendah hingga kecepatan yang relatif tinggi.Fleksibilitas dalam kontrol kecepatan membuat mereka cocok untuk aplikasi dengan persyaratan kecepatan yang bervariasi.
Ukuran kompak:Faktor bentuk 42mm merupakan ukuran yang relatif kompak untuk motor stepper.Hal ini membuatnya lebih mudah untuk mengintegrasikan ke dalam aplikasi terbatas ruang atau peralatan yang membutuhkan desain kompak dan ringan.
Keandalan dan Umur Panjang:Motor stepper hibrida dikenal karena keandalan dan daya tahannya.
Persyaratan pemilihan motor:
Pergerakan/arah pemasangan
¢Keperluan beban
¢Keperluan stroke
Permintaan pemesinan akhir
Permintaan presisi
¢ Persyaratan umpan balik pengkode
¢ Persyaratan penyesuaian manual
¢Keperluan Lingkungan
