Sudut Langkah 18° Tembaga Slider Linear Stepper Motor Dia 20mm Dengan 1kg Dorongan untuk Kamera、Instrument Optik、Lensa

Tempat asal Jiangsu, Tiongkok (Daratan)
Nama merek VIC-TECH
Sertifikasi RoHS
Nomor model SM20-21L-T
Kuantitas min Order 1 unit
Harga $12-$23/unit
Kemasan rincian Unit Penjualan: Kotak plastik item tunggal bagian dalam, kotak kertas luar Paket: kemasan karton tun
Waktu pengiriman 15-30 hari kerja
Syarat-syarat pembayaran Western Union, MoneyGram, Kartu Kredit
Menyediakan kemampuan 1000000 Unit / tahun

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jenis MAGNET PERMANEN Sudut Langkah 18°
Fase 2 Arus / Fase 800mA
Tegangan nominal 12v 24v Ketahanan kumparan 15 Ω±10%
Dorongan lebih dari 1KG
Cahaya Tinggi

Copper Slider Linear Stepper Motor

,

Dia 20mm Linear Stepper Motor

,

1kg Thrust Slider Stepper Motor

Tinggalkan pesan
Deskripsi Produk

Heavy duty low noise SM20-21L-T 20mm diameter slider tembaga 1 KG dorongan motor stepper linier aktuator linier

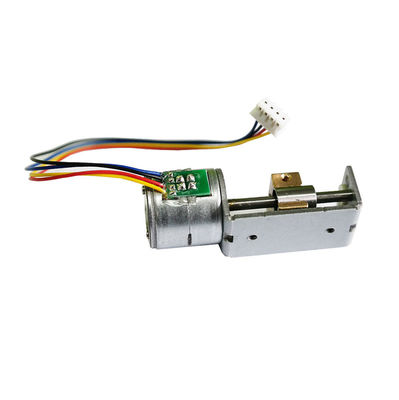

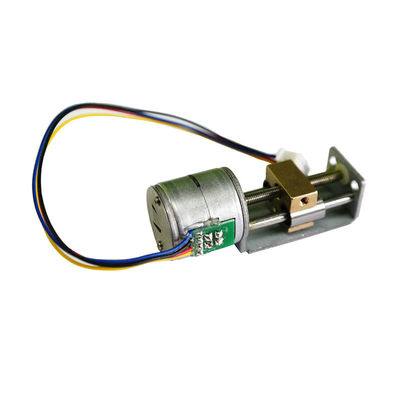

Ini adalah motor linier 20mm. Ini memiliki slider tembaga dengan dua bantalan linier, dengan bantuan bantalan linier, stabilitas slider sangat meningkat.

Sekrup utama adalah benang M3 biasa * 0.5P, jadi ketika motor berputar satu putaran, slider akan bergerak satu pitch (0.5mm). sudut langkah dari motor adalah 18 derajat, jadi ketika motor mengambil 20 langkah,Ini akan berputar satu putaran. Panjang langkah dari motor ini adalah 0,025 mm.

Motor ini sangat berguna untuk kontrol linier yang tepat, dan dorongan slider dapat mencapai lebih dari 1 KG (lebih dari 10N dorongan)

Stroke dari motor ini adalah 21mm. ((stroke berarti berapa jauh ia dapat melakukan perjalanan dari kedua ujung)



Dimensi Mekanis:MM

Sudut Langkah 18° Tembaga Slider Linear Stepper Motor Dia 20mm Dengan 1kg Dorongan untuk Kamera、Instrument Optik、Lensa 0

Parameter:

Nomor model. SM20-21L-T
Jenis mesin Motor stepper linier
Fase No. 2 fase
Sudut langkah 18 derajat
Resistensi fase 15.6 Ohm/fase
Metode eksitasi 2-2 drive bipolar
Tegangan nominal 5 - 12 V DC
Jenis sekrup timbal M3*0,5 benang pitch
Stroke 21 mm
Dorongan tarik keluar Lebih dari 1200 g pada 700 PPS
Frekuensi respons maksimum Lebih dari 1300 PPS

Aplikasi Utama

1) Kamera

2) Instrumen optik

3) Lensa

4) Perangkat medis presisi

5) Kunci pintu otomatis



Tentang motor stepper linier


Sebuah motor stepper linier memiliki sekrup timbal untuk mengubah gerakan rotasi menjadi gerakan linier.
Sebuah motor stepper linear slider berisi bracket, slider, dan batang pendukung ditambahkan, berdasarkan desain motor linear drive eksternal.Karena batang pendukung memberikan mekanisme anti-rotasi untuk slider, slider hanya bisa melakukan gerakan linier.
Panduan sekrup memimpin sama dengan pitchnya, dan ketika motor berputar satu putaran slider bergerak persis satu pitch jarak.
Misalnya, jika sudut langkah motor adalah 18°, itu berarti dibutuhkan 20 langkah untuk memutar satu putaran.
Panjang langkah motor adalah 0,5/20 = 0,025 mm. Ini berarti ketika motor mengambil satu langkah, gerakan linier sekrup / slider adalah 0,025 mm. Untuk motor dengan diameter dan torsi yang sama,panjang langkah yang lebih panjang, kecepatan linier yang cepat akan memiliki, tetapi dorongan yang lebih kecil akan memiliki pada saat yang sama.

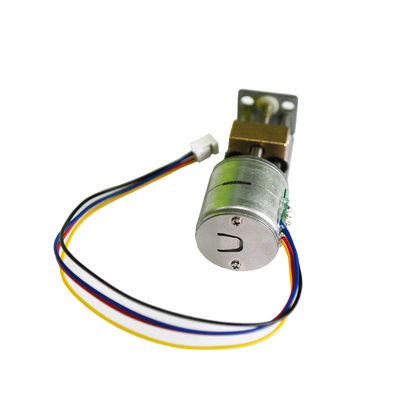

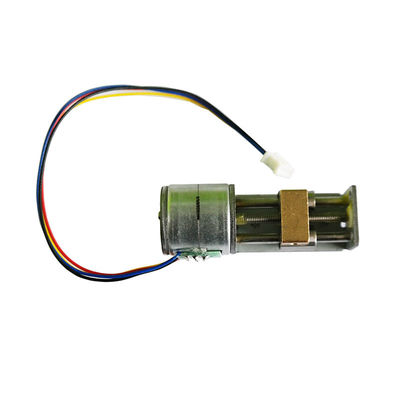

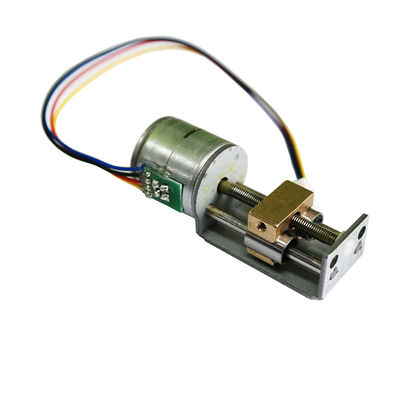

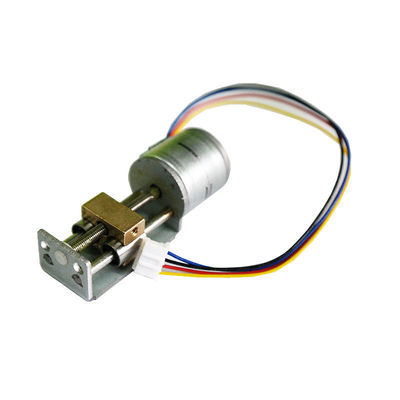

Presentasi Rincian Produk



 Sudut Langkah 18° Tembaga Slider Linear Stepper Motor Dia 20mm Dengan 1kg Dorongan untuk Kamera、Instrument Optik、Lensa 1



Sudut Langkah 18° Tembaga Slider Linear Stepper Motor Dia 20mm Dengan 1kg Dorongan untuk Kamera、Instrument Optik、Lensa 2
