2 fase Tinggi presisi 20mm pm stepper motor dengan kotak gigi melingkar 18 derajat Step sudut
| Tempat asal | Cina |
|---|---|
| Nama merek | VIC-TECH |
| Sertifikasi | RoHS |
| Nomor model | SM20-13GR |
| Kuantitas min Order | 1 unit |
| Harga | $5~8/unit |
| Kemasan rincian | Produk ini dikemas dengan kapas mutiara, dan bagian luarnya dalam karton. |
| Waktu pengiriman | 10 ~ 30 hari setelah menerima pembayaran sampel |
| Syarat-syarat pembayaran | MoneyGram, Western Union, Kartu Kredit, T/T, L/C |
| Menyediakan kemampuan | 100000 Unit/tahun |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jenis mesin | Motor stepper roda gigi 20mm bipolar | Sudut Langkah | 18 derajat |
|---|---|---|---|
| Jumlah fase | 2 fase | Jenis sekrup timah | Φ3D2.5 |
| Ketahanan kumparan | 9.2Ω/fase | Layanan OEM & ODM | Tersedia |
| Jumlah pesanan minimum | 1 unit | ||
| Cahaya Tinggi | 20mm Pm stepper motor,2Phases Pm stepper motor,18 derajat gearbox stepper motor |
||
Deskripsi Produk

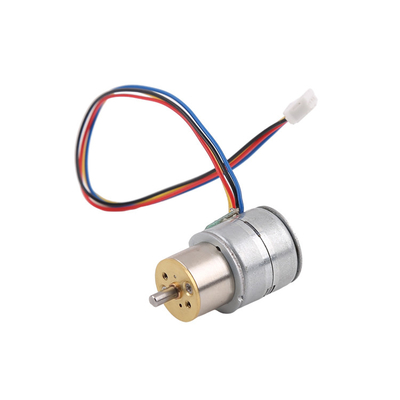

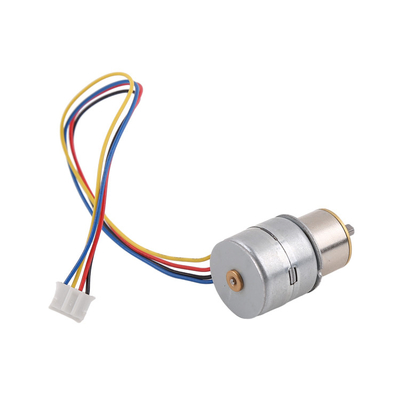

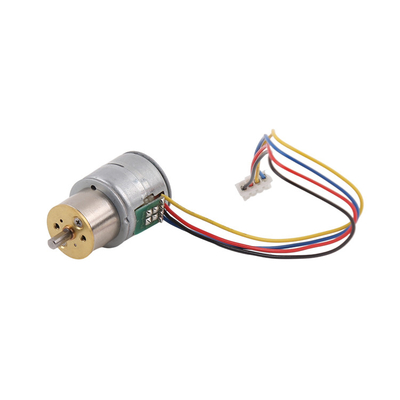

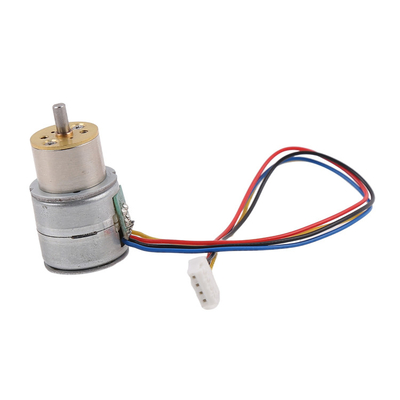

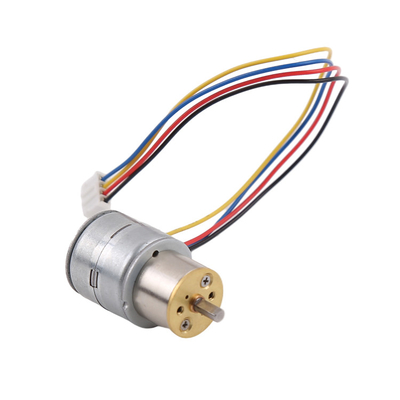

2 Fase High Precision 20mm Pm Stepper Motor dengan Gearbox Bulat 18 derajat Step Angle
Deskripsi
Ini adalah gearbox melingkar dengan motor langkah PM 20mm.
Resistensi motor dapat dipilih dari 10Ω, 20Ω, dan 31Ω.
Rasio gigi dari kotak gigi melingkar, rasio gigi adalah 10:1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
Efisiensi gearbox melingkar adalah 58-80%
Semakin besar rasio, semakin lambat kecepatan rotasi poros output dan semakin tinggi torsi.
Pelanggan mengevaluasi rasio gigi sesuai dengan torsi yang dibutuhkan.
Jika Anda tertarik untuk membeli beberapa sampel untuk pengujian, silakan hubungi kami.
Parameter
| Nomor model. | SM20-13GR |
| Diameter motor | 20 mm |
| Jenis gearbox | 13GR Silinder gearbox |
| Tegangan drive | 6V DC |
| Resistensi kumparan | 10Ω atau 31Ω/fase |
| Jumlah fase | 2 fase ((4 kawat) |
| Sudut langkah | 18°/perbandingan gigi |
| Poros output | 3mm D2.5 poros |
| Rasio gir | 101 ~ 350:1 |
| Layanan OEM&ODM | DISPONIBLE |
| Efisiensi | 58-80% |
Gambar Desain
Spesifikasi rasio gir kotak roda gigi
| Rasio gir | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Rasio yang tepat | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Membabi-buta gigi | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Tingkat peralatan | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Efisiensi | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| Rasio gir | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Rasio yang tepat | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Membabi-buta gigi | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Tingkat peralatan | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Efisiensi | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Mengenai jenis gear melingkar
1Kotak gigi memiliki presisi tinggi dan efisiensi tinggi.
2. batang output kotak gir bulat umumnya φ3mmD2.5mm batang, dan panjang batang output dapat disesuaikan.
3Kecepatan output dan torsi berbeda untuk rasio gigi yang berbeda Pelanggan mengevaluasi rasio gigi sesuai dengan torsi yang diperlukan.
4Kotak gir bulat juga dapat dipasangkan dengan motor stepper 15mm.
Bagan berikut menunjukkan motor langkah 15 mm dengan kotak gigi melingkar:
Aplikasi
Motor langkah bergerigi, banyak digunakan di rumah pintar, perawatan pribadi, peralatan peralatan rumah tangga, peralatan medis pintar, robot pintar, logistik pintar, mobil pintar, peralatan komunikasi,perangkat cerdas yang bisa dipakai, elektronik konsumen, peralatan kamera, dan industri lainnya.
Layanan kustomisasi
1. Resistensi kumparan / tegangan nominal: Resistensi kumparan dapat disesuaikan, semakin tinggi resistensi, semakin tinggi tegangan nominal motor.
2. Desain bracket / panjang slider: Jika pelanggan ingin bracket yang lebih panjang atau lebih pendek, ada desain khusus, seperti lubang pemasangan, dapat disesuaikan.
3. Desain slider: slider saat ini adalah kuningan, dapat diganti dengan plastik untuk menghemat biaya
4. PCB + kabel + konektor: Desain PCB, panjang kabel, pitch konektor dapat disesuaikan, dapat diganti dengan FPC sesuai dengan kebutuhan pelanggan.
Waktu pengiriman dan informasi kemasan
Waktu lead untuk sampel:
Motor standar dalam persediaan: dalam waktu 3 hari
Motor standar yang tidak ada dalam stok: dalam waktu 15 hari
Produk yang disesuaikan: Sekitar 25 ~ 30 hari (berdasarkan kompleksitas kustomisasi)
Waktu pembuatan cetakan baru: umumnya sekitar 45 hari
Waktu pengiriman untuk produksi massal: berdasarkan jumlah pesanan
Kemasan:
Sampel dikemas dalam spons busa dengan kotak kertas, dikirim dengan ekspres
Produksi massal, motor dikemas dalam karton bergelombang dengan film transparan di luar.
Jika dikirim melalui laut, produk akan dikemas pada palet
Metode Pengiriman
Untuk sampel dan pengiriman udara, kami menggunakan Fedex/TNT/UPS/DHL.(5 ~ 12 hari untuk layanan ekspres)
Untuk pengiriman laut, kami menggunakan agen pengiriman kami, dan kapal dari pelabuhan Shanghai.(45 ~ 70 hari untuk pengiriman laut)
FAQ
1- Apakah Anda produsen?
Ya, kami adalah manufaktur, dan kami memproduksi terutama motor stepper.
2Di mana lokasi pabrikmu? Bisakah kami mengunjungi pabrikmu?
Pabrik kami terletak di Changzhou, Jiangsu. Ya, Anda sangat disambut untuk mengunjungi kami.
3.Bisakah Anda memberikan sampel gratis?
Tidak, kami tidak menyediakan sampel gratis.
4Siapa yang membayar biaya pengiriman?
Pelanggan membayar biaya pengiriman. Kami akan mengutip biaya pengiriman.
Jika Anda berpikir Anda memiliki metode pengiriman yang lebih murah / lebih nyaman, kami dapat menggunakan akun pengiriman Anda.
5- Berapa MOQ Anda?
Kami tidak memiliki MOQ, dan Anda hanya bisa memesan satu potongan sampel.
Tapi kami sarankan Anda untuk memesan sedikit lebih, hanya jika motor rusak selama pengujian Anda, dan Anda dapat memiliki cadangan.
6Kami sedang mengembangkan proyek baru, apakah Anda menyediakan layanan kustomisasi?
Kami memiliki lebih dari 20 tahun pengalaman di industri motor stepper.
Kami telah mengembangkan banyak proyek, kami dapat menyediakan kustomisasi set lengkap dari desain gambar untuk produksi.
Kami yakin kami dapat memberi Anda beberapa saran / saran untuk proyek motor stepper Anda.
Jika Anda khawatir tentang masalah rahasia, ya, kita bisa menandatangani kontrak NDA.
7Apakah Anda menjual driver? Apakah Anda memproduksi mereka?
Ya, kami menjual driver, mereka hanya cocok untuk uji sampel sementara, tidak cocok untuk produksi massal.
Kami tidak memproduksi driver, kami hanya memproduksi motor stepper
